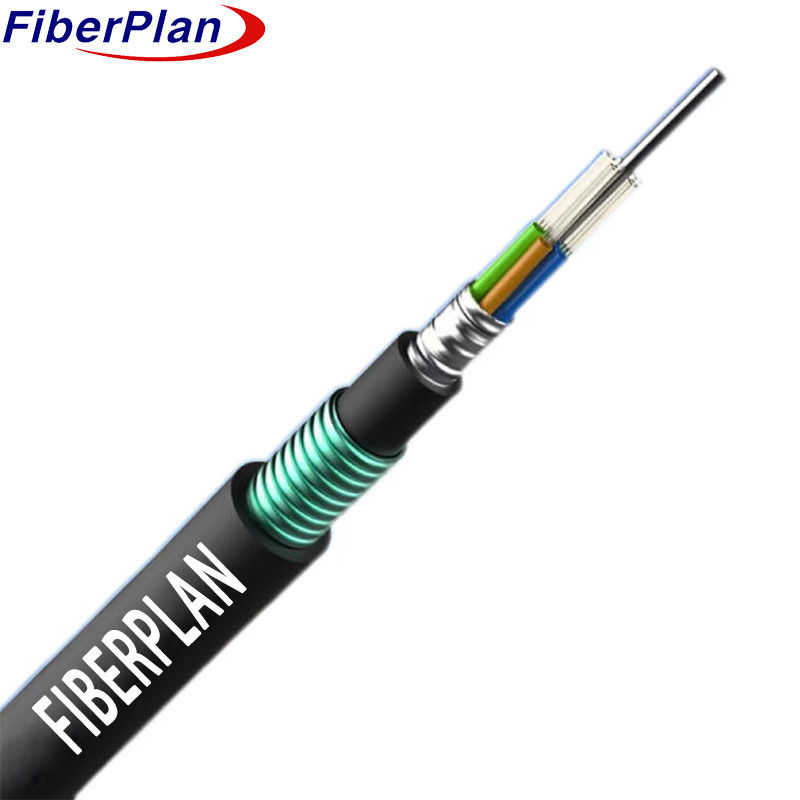

GYTA53 Dış Fiber Optik Doğrudan Cenaze Kablosu Alüminyum Teyp Katmanı Sıfır Tüp
Açıklama
Elyaflar su geçirmez bir bileşikle doldurulmuş yüksek modül plastik tüplerde yer almaktadır.
Yüksek lif sayısına sahip kablolar için bazen polietilen (PE) ile kaplanmış bir çelik tel, metallik dayanıklılık m
Bu borular, dolgularla birlikte, dayanıklılık elemanını çevreleyerek kompakt, dairesel bir kablo çekirdeği oluşturur.
Çekirdek, sudan korunmak için bileşikle doldurulur ve daha sonra ince bir PE iç kabukla kaplanır.
PSP (Polyethylene Terephthalate) uygulamasıyla, kablo PE dış kapakla tamamlanır.
Uygulama
1 Dışarıda kullanılmak üzere tasarlanmıştır, çeşitli çevresel koşullar için idealdir.
2 Çok yönlü uyumluluk: hava, kanal ve doğrudan gömme tesisatları için uygundur.
3 Hem uzun mesafeli iletişim hem de yerel alan ağ bağlantısı için tasarlanmıştır.
Dış mekanlarda iletişim ihtiyaçları.
Karakteristik
1 Yüksek Mekanik ve Sıcaklık Performansı: Mekanik dayanıklılık ve dayanıklılık açısından sağlamlık gösterir.
Değişen sıcaklık aralıklarındaki dayanıklılık, güvenilir bir işleyişi sağlar.
2 Hidrolize Dirençli Yüksek Güçlü Sıvı Tüp: Hidrolize dirençli dayanıklı bir gevşek tüp içerir.
Kapalı bileşenlerin uzun süreli korunmasını sağlamak.
3 Özel Tüp Doldurma Bileşeni: Tüpün içinde önemli bir koruma sağlamak için özel bir bileşik kullanır.
lifleri, dayanıklılıklarını ve performanslarını arttırır.
4 Ezme Direnci ve Esneklik: Kabloya baskıya dayanabilmesi için ezme direncini esneklikle dengeler
kurulum sırasında bükülme ve adapte olma yeteneğini tehlikeye atmadan.
5 Su geçirmez tasarım önlemleri:
6 Çelik Tel Merkezi Güç Üyesi: Kabin güçlendirmek için merkezi bir güç bileşeni olarak bir çelik tel içerir.
Le'nin yapısal bütünlüğü.
7 Boş boru doldurma ve kablo çekirdeğinin %100 doldurma: Boş boru ve kablo çekirdeğini tamamen doldurma bileşimi ile doldurur.
ve suyun içeri girmesini önlemek için.
8 APL Nem Barrier: Nemden korunmak için bir APL (Alüminyum-Polyethylene Laminat) nem barrierini içerir
Penetrasyon.
9 PSP Nüfuzlu Nüfuzlu Nüfuzlu Nüfuzlu Nüfuzlu Nüfuzlu Nüfuzlu
Kablonun suya karşı dayanıklılığını zorlar.
10 Su Engelleme Malzemesi: Su sızmasına karşı daha fazla koruma sağlamak için su engelleme malzemesi kullanır.
Kablonun genel su geçirmezliğini ölçmek.
Kablo yapımı ayrıntıları
| Fiber sayısı |
24-144 çekirdek |
| Doldurma ipi |
4-0 |
| Nem Bariyeri |
Su engelleme sistemi |
| Merkezi güç üyesi |
malzeme |
Çelik tel/FRP |
| boyut |
1.4mm |
| Tüp doldurma |
Tüp doldurma bileşiği |
| İç kabuk |
malzeme |
PE/HDPE |
| çapı |
2.0mm |
| Sıfır tüp |
malzeme |
PBT |
| çapı |
F2.2 (dış/iç) |
| İç zırhlı |
malzeme |
Alüminyum bant |
| Dış zırhlı |
malzeme |
Kabuklu çelik bant |
| Dış kabuk |
malzeme |
PE/HDPE |
| çapı |
1.7±0.2 mm |
Fiber rengi
| Fiber sayısı8 çekirdektüp başına |
1 |
2 |
3 |
4 |
5 |
6 |
| Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Kırmızı |
Siyah |
Sarı |
Mor |
Pembe |
Aqua |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. |
Kablo Mekanik özelliği
| çekirdek |
Kablo çapı |
Ağırlık |
| 24 çekirdekten 42 çekirdeklere |
14.0±0.2mm |
150±5kg/km |
| 48 çekirdek |
14.0±0.2mm |
200±5kg/km |
| 60 çekirdek |
14.0±0.2mm |
205±5kg/km |
| 72 çekirdek |
15.5±0.3mm |
210±5kg/km |
| 96 çekirdek |
17.1±0.3mm |
270±5kg/km |
| 144 çekirdek |
20.3±0.3mm |
310±5kg/km |
| Min Bending Radius ((mm) |
Uzun vadeli |
10D |
| Min Bending Radius ((mm) |
Kısa süreli |
20D |
| Min İzin Verilen Çekim Gücü ((N) |
Uzun vadeli |
3000 |
| Min İzin Verilen Çekim Gücü ((N) |
Kısa süreli |
4000 |
| Min. İzin verilen ezme yükü (N/100mm) |
Uzun vadeli |
1000 |
| Min. İzin verilen ezme yükü (N/100mm) |
Kısa süreli |
3000 |
| Çalışma sıcaklığı (°C) |
-40 ~ +70 |
| Kurulum sıcaklığı ((°C) |
-15 ~ +60 |
Fiber özelliği
| Fiber tarzı |
Birim |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| Durum |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| zayıflama |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Hayır. |
- Hayır. |
| Depresyon |
1550nm |
Ps/ ((nm*km) |
- Hayır. |
≤18 |
- Hayır. |
- Hayır. |
Depresyon |
| 1625nm |
Ps/ ((nm*km) |
- Hayır. |
≤22 |
- Hayır. |
- Hayır. |
|
| Bant genişliği |
850nm |
MHZ.KM |
- Hayır. |
- Hayır. |
400 TL |
¥160 |
Bant genişliği |
| 1300nm |
MHZ.KM |
- Hayır. |
- Hayır. |
¥800 |
500 TL |
|
| Sıfır dağılım dalga boyu |
nm |
1300-1324 |
1302 TL.
≤1322 |
- Hayır. |
- Hayır. |
1295 TL,
≤1320 |
| Sıfır basınç eğim |
nm |
≤0.092 |
≤0.091 |
- Hayır. |
- Hayır. |
- Hayır. |
| PMD Maksimum Bireysel Lif |
|
≤0.2 |
≤0.2 |
- Hayır. |
- Hayır. |
≤0.11 |
| PMD Tasarım Bağlantısı Değeri |
Ps(nm2*k
m) |
≤0.12 |
≤0.08 |
- Hayır. |
- Hayır. |
- Hayır. |
| Fiber kesme dalga uzunluğu λc |
nm |
¥ 1180,
≤1330 |
1180 TL.
≤1330 |
- Hayır. |
- Hayır. |
- Hayır. |
Kablo çubuğu
Dalga boyu λcc |
nm |
≤1260 |
≤1260 |
- Hayır. |
- Hayır. |
- Hayır. |
| MFD |
1310nm |
- Evet. |
9.2+/-0.4 |
9.2+/-0.4 |
- Hayır. |
- Hayır. |
- Hayır. |
| 1550nm |
- Evet. |
10.4+/-0.8 |
10.4+/-0.8 |
- Hayır. |
- Hayır. |
- Hayır. |
Sayısal
Aperture ((NA) |
|
- Hayır. |
- Hayır. |
0.200+/
- 0 oldu.015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
İki yönlü adım (mean)
ölçüm) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Fiber üzerindeki düzensizlikler
Uzunluk ve nokta |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| Devamsızlık |
Farklılık geri dağılımı
katsayısı |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Zayıflama tekdüzeliği |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Çekirdek dimateri |
- Evet. |
|
|
50+1/1.0 |
62.5+/-2.5 |
50+1/1.0 |
| Kaplama çapı |
- Evet. |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Kaplama dairesel olmayan |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Kaplama çapı |
- Evet. |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Kaplama/kırık
Merkezi hatası |
- Evet. |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Çembersiz kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Çekirdek/kaplama konentrikliği hatası |
- Evet. |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Kavşak (radius) |
- Evet. |
≤4 |
≤4 |
- Hayır. |
- Hayır. |
- Hayır. |
