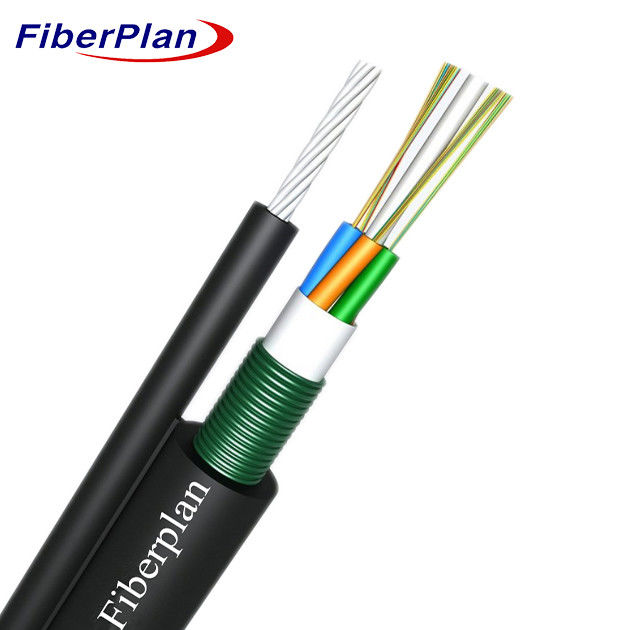

Şekil 8 Kendiliğinden Taşan Hava Fiber Optik Dış Kablo GYTC8S
Açıklama
Figure-8 hava fiber optik kablosu, kendi kendini sürdüren hava dağıtımı için titizlikle tasarlanmıştır.
Tek moda veya multimoda liflerin yüksek seviyede yapılmış koruyucu gevşek tüpün içinde titiz bir şekilde yerleştirilmesiyle
Bu tüpler su geçirmez bir dolgu bileşiği ile korunur ve liflerin
Kabloların çekirdeğinde yer alan bir çelik tel kabloyu korur.
Bu çekirdeğin etrafında, borular ve dolgular karmaşık bir şekilde birbirine bağlıdır.
Bu çekirdeğin içine PSP (Polyethylene Sheath) katmanı yerleştirilmiştir.
Son olarak, montaj, iplikçikleri saran bir polietilen (PE) kılıfıyla tamamlanır.
Bu kablonun özel tasarımı, bu kabloyu kurulum için ideal bir seçim yapar.
Bu, zorlu açık hava koşullarında güvenilirlik ve istikrarı sağlayan, özerk hava desteğinin gerekli olduğu durumlarda,
koşulları.
Uygulama
Bu spesifikasyonlar, Figura 8'deki kendi kendini taşıyan kablo için gerekli standartları özetler.
Hava, kanal ve doğrudan gömülü tesisatların çeşitli talepleri.
Karakteristik
1 Optimize Fiber Uzunluğu: Fiber fazla uzunluğunu kesin yönetimi üstün germe dayanıklılığı ve
sıcaklık performansı, değişen koşullar altında kablonun dayanıklılığını ve esnekliğini artırır.
2 Güçlü Tüp Koruması: Yüksek dayanıklı, hidrolize karşı dayanıklı gevşek bir tüpün yerleştirilmesi,
Özel bir dolgu bileşiği, lif için çok önemli bir koruma sağlar ve çevreye karşı korur.
faktörleri ve potansiyel hasarları.
3 Su geçirmez tasarım önlemleri: Kablonun suya dayanıklılığını sağlamak için çeşitli stratejiler kullanılır
Enfiltrasyon, bir çelik telin merkezi bir güç elemanı olarak kullanılması da dahil olmak üzere, gevşek içindeki bileşikleri doldurmak
borular, tam kablo çekirdeği dolumu ve PSP'nin daha iyi nemden korunma için uygulanması, toplu olarak
Kapsamlı bir su dayanıklılığı sağlar.
Kablo yapımı ayrıntıları
| Fiber sayısı | 24~144 çekirdek | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | malzeme | FRP | ||||||
| çapı | 1.4mm | |||||||
| Zihinsel güç üyesi. | malzeme | Çelik tel | ||||||
| çapı | 1.0mm*7 | |||||||
| Gallus | malzeme | PE | ||||||
| çapı | 2.2mm*2.8mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | malzeme | Tüp doldurma bileşiği | ||||||
| Dış zırhlı | malzeme | dalgalanmış çelik bant | ||||||
| Dış kabuk | malzeme | PE | ||||||
| çapı | 1.70±0.3mm | |||||||
Fiber rengi
| Her kişiye verilen lif sayısı tüp 8 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua |
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 24 çekirdekten 60 çekirdeklere | 5.5*10.0±0.4mm | 145 ±3 kg/km | |||||
| 72 çekirdek | 13.1±0.3mm | 290±8kg/km | |||||
| 96 çekirdek | 14.7±0.3mm | 330±8kg/km | |||||
| 144 çekirdek | 17.9±0.3 mm | 420±8kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 3000 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 7000 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 1000 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 3000 | |||||
| Operasyon sıcaklık (°C) |
-40 ~ +70 | ||||||
| Kurulum sıcaklık ((°C) |
-15 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
