| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTS53 |

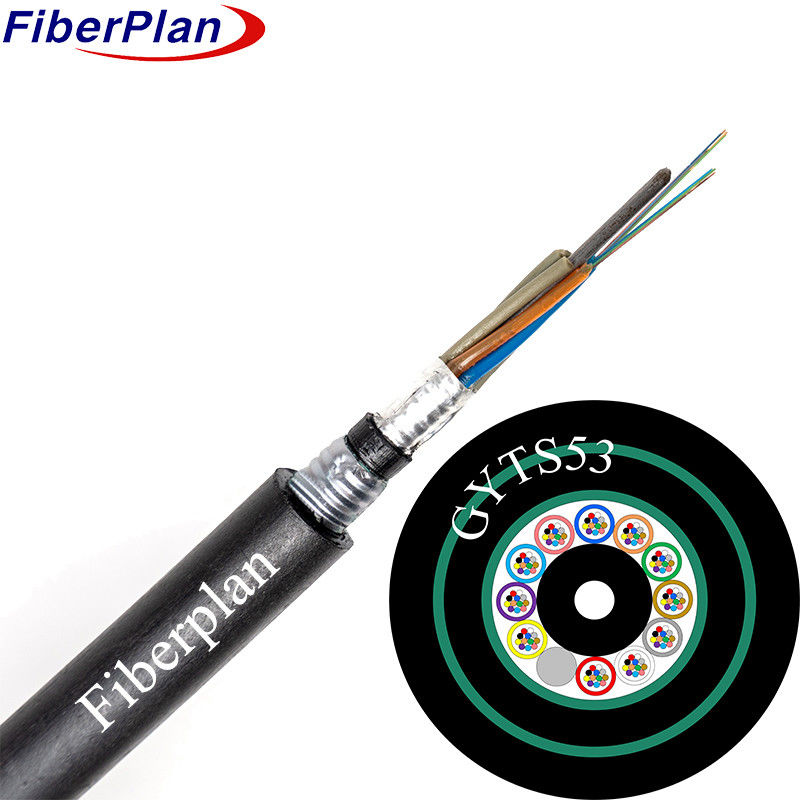

Yüksek Kaliteli GYTS53 Tek Modlu Açık Yeraltı Zırhlı Fiber Optik Kablo
Açıklama
Bu kablo tasarımı, tek mod veya çok modlu lifleri,
Yüksek modül plastik, su geçirmez bir bileşik ile güçlendirilmiştir. Yüksek lif sayısına sahip kablolarda, çelik bir tel,
Bu tüpler ve dolgu maddelerinin, genellikle polietilen ile kaplanmış, merkezi dayanıklılık elemanı olarak görev yapmaktadır.
PSP (Parallel Steel Tape) uzun boylu bir kablo kablosudur.
Bu çekirdeğin üzerine, su nüfuzunun önlenmesi için koruyucu bir bileşikle doldurulmuş bir şekilde uygulanır.
Daha sonra PE kabukla kaplanır ve ekstra bir koruma tabakası eklenir.
Uygulama
* Dışarıda dağıtım uyarlama: Özellikle açık hava dağıtım için tasarlanmış, bu kablo iyi uygundur
Çeşitli dış koşullara dayanabilmesi için, dışarıdaki dağıtım ihtiyaçları için güvenilir hale getirir.
* Çok yönlü kurulum uyumluluğu: Hava kurulumları, boru hattı yatırma ve doğrudan gömme için uygunluğu
Uygulama yöntemlerinde esneklik sağlar ve farklı ortamlarda kolay bir kurulum sağlar.
* İletişim Esnekliği: İster uzun mesafe iletişim ihtiyaçları için ister yerel alan ağ kurulumları için,
Bu kablo, çeşitli mesafelerde verilerin verimli bir şekilde aktarılmasını destekler.
iletişim uygulamaları.
Karakteristik
1 Güçlü Mekanik ve Sıcaklık Performansı: Farklı sıcaklıklarda ve
Mekanik stres seviyeleri.
2 Hidrolize Dirençli Yüksek Güçlü Tüpler: Nemli koşullarda bile dayanıklılık sağlar.
3 Fiber Koruması İçin Uzmanca Tüp Doldurma: Kapalı lifleri potansiyel hasarlardan korur.
Dengeli ezme direnci ve esnekliği: Esnekliği korurken baskıya karşı dayanıklılık sağlar.
5 PE UV Korumalı Kablo: Kabloyu koruyan ultraviyole radyasyona karşı kalkanlar.
Su geçirmez önlemler:
Kablo yapımı ayrıntıları
| Fiber sayısı | 2~144 çekirdek | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | Malzeme | PE kapaklı çelik tel/FRP/FRP | ||||||
| boyut | 1.5mm~2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Zırh | Malzeme | Kabuklu çelik bant | ||||||
| Dış kabuk | malzeme | PE,HDPE | ||||||
| çapı | 10.0±0.3mm | |||||||
Fiber rengi
|
Fiber sayısı Tüp başına 12 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 36 çekirdeklere | 11.0±0.3mm | 100±3kg/km | |||||
| 39 çekirdekten 72 çekirdeklere | 11.2±0.3mm | 105±3kg/km | |||||
| 74 çekirdekten 96 çekirdeklere | 12±0,3 mm | 150±3kg/km | |||||
| 98 çekirdeğe 120 çekirdeğe | 14±0,3 mm | 160±3kg/km | |||||
| 122 çekirdekten 144 çekirdeklere | 16±0,3 mm | 230±3kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 600 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1500 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 300 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
| Operasyon sıcaklık (°C) |
-40 ~ +75 | ||||||
| Kurulum sıcaklık ((°C) |
-15 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
