Dış Mekan Fiber Optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTA |

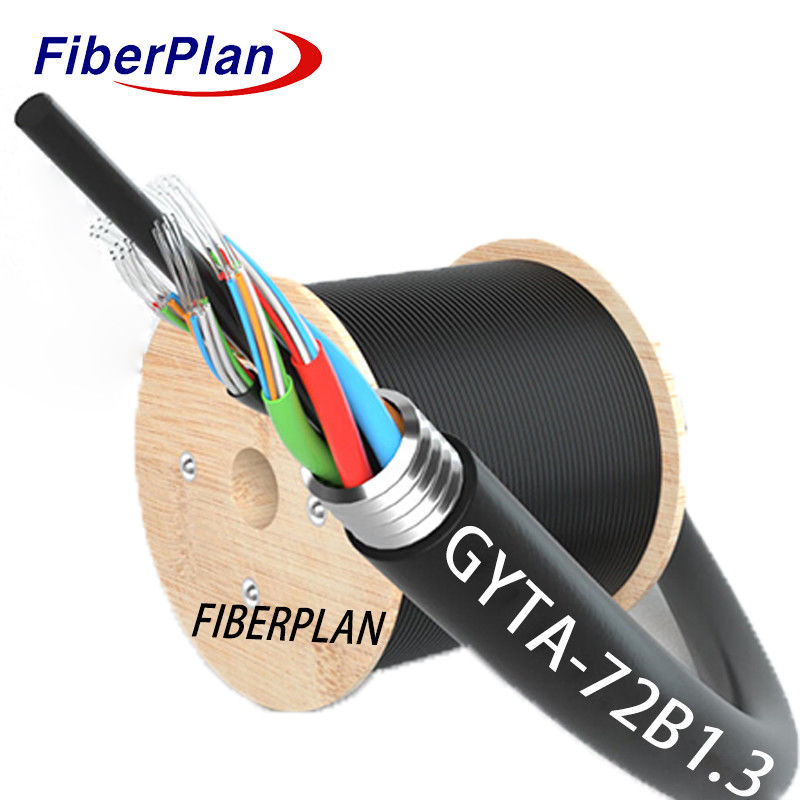

Açık hava alüminyum bant kanal zırhlı fiber optik kablo GYTA
Açıklama
Kablo, yüksek modül plastikten yapılmış sağlam, suya dayanıklı gevşek bir tüpün içinde lifleri sabitler.
Merkezi bir çelik tel, sıkı bir daire halinde borular ve dolgularla çevrili dayanıklılık sağlar.
Alüminyum bant, bu çekirdeği suya karşı güçlendirir.
Uygulama
1 Dışarıda dağıtım uyarlama: Dışarıda ortamlar için tasarlanmıştır, bu kablo açık havada gelişmek için tasarlanmıştır
ayarları, değişen hava koşullarında güvenilir performans sağlar.
2 Çok yönlü kurulum: Havadaki kurulumlar veya boru hattı kurulum yöntemleri için uygun olması, kurulumda esneklik sağlar.
farklı kurulum gereksinimlerini karşılayan stratejiler.
3 İletişim Esnekliği: İster uzun mesafeli iletişim için ister yerel alan ağları için olsun, bu kablo kolaylık sağlar.
AtlarVerilerin farklı mesafelerde verimli bir şekilde aktarılması, çeşitli iletişim kurulumlarına uyarlanabilir hale getirir.
Karakteristik
* Dışarıya Hazır Tasarım: Dışarıda kullanılmak için tasarlanmış bu kablo, çeşitli çevreye dayanıklı olarak inşa edilmiştir
Dış ortamlarda güvenilir performans sağlamak için.
* Çok yönlü kurulum seçenekleri: Havadan kurulum ve boru hattı kurulum yöntemleriyle uyumluluğu
Çeşitli kurulum ihtiyaçlarını karşılamak için kullanımda esneklik sağlar.
* İletişim çok yönlülüğü: İster uzun mesafe iletileri için ister yerel alan ağları için olsun, bu kablo
farklı mesafelerde verilerin verimli bir şekilde aktarılmasını sağlar.
İlaç uygulamaları.
Kablo yapımı ayrıntıları
| Fiber sayısı | 2~144 çekirdek | |||||||
| Nem Bariyeri | Su engelleme sistemi | |||||||
| Merkezi güç üyesi | Malzeme | PE kapaklı çelik tel/FRP/FRP | ||||||
| boyut | 1.5mm~2.0mm | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Zırh | Malzeme | Alüminyum/Çelik bant | ||||||
| Dış kabuk | malzeme | PE,HDPE | ||||||
| çapı | 8.0±0.2mm | |||||||
Fiber rengi
|
Fiber sayısı Tüp başına 12 çekirdek |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 2 çekirdekten 36 çekirdeklere | 10.0±0.4mm | 90±3kg/km | |||||
| 39 çekirdekten 72 çekirdeklere | 10.2±0.4 mm | 95±3kg/km | |||||
| 74 çekirdekten 96 çekirdeklere | 12±0,4 mm | 135±3kg/km | |||||
| 98 çekirdeğe 120 çekirdeğe | 14±0,4 mm | 145±3kg/km | |||||
| 122 çekirdekten 144 çekirdeklere | 16±0,4 mm | 204±3kg/km | |||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 600 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1500 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 300 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
| Operasyon sıcaklık (°C) |
-40 ~ +75 | ||||||
| Kurulum sıcaklık ((°C) |
-15 ~ +60 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Kaplama çapı | - Evet. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
