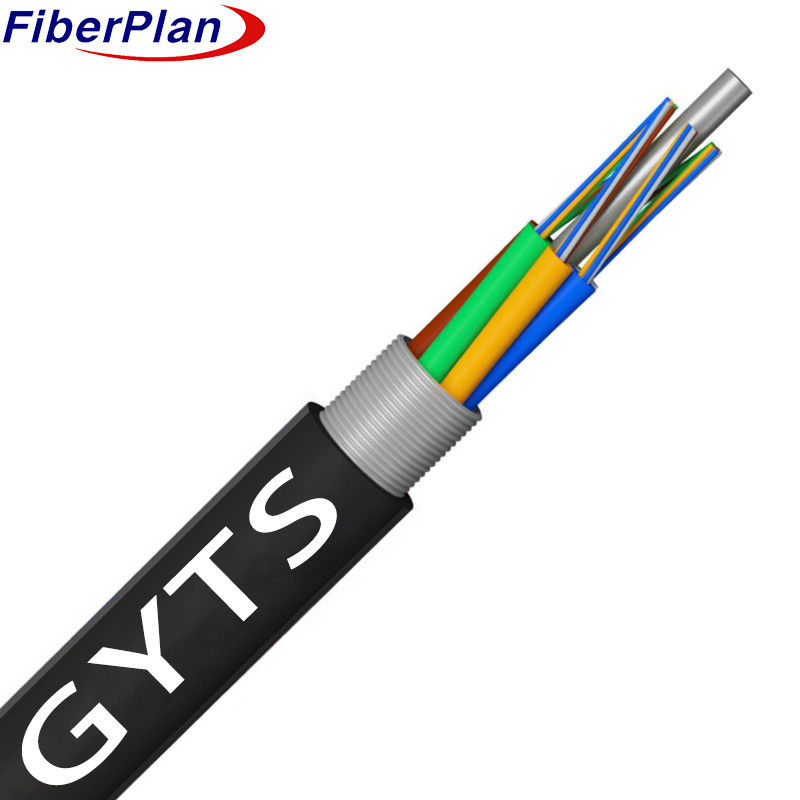

GYTS Uzun mesafe iletişim için esnek kanal fiber optik kablo
Açıklama
Bu kablo, hem tek modlu hem de çok modlu lifleri sağlam, suya dayanıklı gevşek bir tüp içinde korur
Güçlü plastikten yapılmış, çelik bir tel (daha yüksek lif sayısına göre polietilen kaplama) ve e-
Bir kompakt çekirdeğin içindeki tüplerin ve dolgu maddelerinin kesin bir düzenlenmesiyle çevrili, ek koruma avantajı elde eder.
Bu çekirdeğin PE kabuğuna sarılması en yüksek güvenilirlik ve savunma düzeyini sağlar.
Dış unsurlara karşı.
Uygulama
1 Dışarıda Dayanıklılık: Dışarıda kullanım için tasarlanan bu kablo, çeşitli hava koşullarında öne çıkıyor.
zorlu dış ortamlarda güvenilir performans.
2 Çok yönlü kurulum: Esnekliği, hava veya boru hattı kurulumunu karşılayabilir ve uyarlanabilir bir dağıtım sağlar.
İlişkiÇeşitli kurulum gereksinimlerine uygun seçenekler.
3 İletişim uyarlanabilirliği: İster uzun mesafe iletileri için ister yerel alan ağları için, bu kablo
Çeşitli mesafelerde sorunsuz ve verimli veri aktarımını sağlar ve bu sayede çok yönlü bir seçimdir.
Çeşitli iletişim kurulumları.
Karakteristik
1 Adapte edilebilir Performans: Çeşitli sıcaklıklarda ve mekanik stres altında güvenilir bir şekilde çalışır.
Farklı ortamlarda tutarlı çalışmayı sağlamak.
2 Güçlü Yapı: Yüksek dayanıklılıklı gevşek tüpün hidroliz direnci,
Nemli koşullar.
3 Elyaf Koruması: Tüplerin içindeki özel dolgu bileşikleri, kapalı lifleri potansiyel zararlardan korur.
hasar.
4 Güç ve Esnekliğin Denge: Parçalanma direnci ve esnekliğin dengelenmesi, UV koruması ile birlikte
PE kabuğu, dış baskılara karşı dayanıklılığı sağlar.
5 Su geçirmez tasarım: çelik tel merkezi güç üyesi gibi önlemleri kullanmak, içindeki bileşikleri doldurmak
Kablolar ve kablo çekirdeği ve PSP katmanı, kablonun su geçirmez bütünlüğünü korur,
İzleNemli.
Kablo yapımı ayrıntıları
| Fiber sayısı |
2~144 çekirdek |
| Nem Bariyeri |
Su engelleme sistemi |
| Merkezi güç üyesi |
Malzeme |
PE kapaklı çelik tel/FRP/FRP |
| boyut |
1.5mm~2.0mm |
| Sıfır tüp |
malzeme |
PBT |
| çapı |
F2.2 (dış/iç) |
| Tüp doldurma |
Tüp doldurma bileşiği |
| Zırh |
Malzeme |
Kabuklu çelik bant |
| Dış kabuk |
malzeme |
PE,HDPE |
| çapı |
9.0±0.2mm |
Fiber rengi
|
Fiber 8 çekirdek sayısı
hertüp
|
1 |
2 |
3 |
4 |
5 |
6 |
| Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Kırmızı |
Siyah |
Sarı |
Mor |
Pembe |
Aqua |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. |
Kablo Mekanik özelliği
| çekirdek |
Kablo çapı |
Ağırlık |
| 2 çekirdekten 60 çekirdeklere |
10.0±0.2mm |
115±3kg/km |
| 72 çekirdek |
10.4±0.2 mm |
120±3kg/km |
| 96 çekirdek |
12.4±0.2 mm |
180±3kg/km |
| 144 çekirdek |
14.4±0.2 mm |
245±3kg/km |
| Min Bending Radius ((mm) |
Uzun vadeli |
10D |
Min Eğme
Yarıçap ((mm) |
Kısa süreli |
20D |
Min izin verilir
Çekim dayanıklılığı ((N) |
Uzun vadeli |
600 |
Min izin verilir
Çekim dayanıklılığı ((N) |
Kısa süreli |
1500 |
| Çakma yükü (N/100mm) |
Uzun vadeli |
300 |
| Çakma yükü (N/100mm) |
Kısa süreli |
1000 |
Operasyon
sıcaklık (°C) |
-40 ~ +70 |
Kurulum
sıcaklık ((°C) |
-20 ~ +60 |
Fiber özelliği
| Fiber tarzı |
Birim |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| Durum |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| zayıflama |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Hayır. |
- Hayır. |
| Depresyon |
1550nm |
Ps/ ((nm*km) |
- Hayır. |
≤18 |
- Hayır. |
- Hayır. |
Depresyon |
| 1625nm |
Ps/ ((nm*km) |
- Hayır. |
≤22 |
- Hayır. |
- Hayır. |
|
| Bant genişliği |
850nm |
MHZ.KM |
- Hayır. |
- Hayır. |
400 TL |
¥160 |
Bant genişliği |
| 1300nm |
MHZ.KM |
- Hayır. |
- Hayır. |
¥800 |
500 TL |
|
| Sıfır dağılım dalga boyu |
nm |
1300-1324 |
1302 TL.
≤1322 |
- Hayır. |
- Hayır. |
1295 TL,
≤1320 |
| Sıfır basınç eğim |
nm |
≤0.092 |
≤0.091 |
- Hayır. |
- Hayır. |
- Hayır. |
| PMD Maksimum Bireysel Lif |
|
≤0.2 |
≤0.2 |
- Hayır. |
- Hayır. |
≤0.11 |
| PMD Tasarım Bağlantısı Değeri |
Ps(nm2*k
m) |
≤0.12 |
≤0.08 |
- Hayır. |
- Hayır. |
- Hayır. |
| Fiber kesme dalga uzunluğu λc |
nm |
¥ 1180,
≤1330 |
1180 TL.
≤1330 |
- Hayır. |
- Hayır. |
- Hayır. |
Kablo çubuğu
Dalga boyu λcc |
nm |
≤1260 |
≤1260 |
- Hayır. |
- Hayır. |
- Hayır. |
| MFD |
1310nm |
- Evet. |
9.2+/-0.4 |
9.2+/-0.4 |
- Hayır. |
- Hayır. |
- Hayır. |
| 1550nm |
- Evet. |
10.4+/-0.8 |
10.4+/-0.8 |
- Hayır. |
- Hayır. |
- Hayır. |
Sayısal
Aperture ((NA) |
|
- Hayır. |
- Hayır. |
0.200+/
- 0 oldu.015 |
0.275+/-0.
015 |
0.200+/-0
.015 |
İki yönlü adım (mean)
ölçüm) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
Fiber üzerindeki düzensizlikler
Uzunluk ve nokta |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| Devamsızlık |
Farklılık geri dağılımı
katsayısı |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Zayıflama tekdüzeliği |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
| Çekirdek dimateri |
- Evet. |
|
|
50+1/1.0 |
62.5+/-2.5 |
50+1/1.0 |
| Kaplama çapı |
- Evet. |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
| Kaplama dairesel olmayan |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Kaplama çapı |
- Evet. |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
Kaplama/kırık
Merkezi hatası |
- Evet. |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Çembersiz kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Çekirdek/kaplama konentrikliği hatası |
- Evet. |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Kavşak (radius) |
- Evet. |
≤4 |
≤4 |
- Hayır. |
- Hayır. |
- Hayır. |
