| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYXTW |

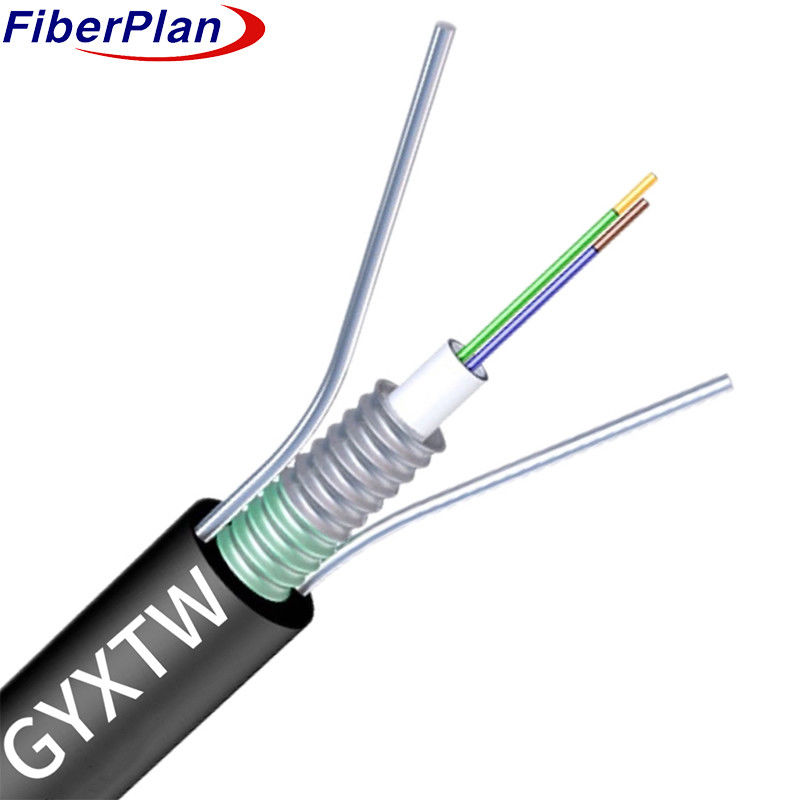

Açık hava zırhlı tek modlu GYXTW G652D Fiber Optic Kablo
Açıklama
Kablo, su geçirmez bir bileşikle güçlendirilmiş lifleri içeren yüksek modüllü plastik borular kullanır.
Su geçirmez bir malzemeyle mühürlenmiş dalgalanmış çelik bant katmanı, kompakt ve su geçirmez bir yapıyı sağlar.
Kablo, bantın yanından geçen paralel çelik tellerle güçlendirilir.
koruyucu polietilen (PE) kabuğu, genel çevresel dayanıklılığı garanti eder.
Uygulama
Havadaki veya kanal tesisatları için tasarlanmıştır.
Kabloların havada asılı veya içeride yerleştirildiği halde, dış mekanlarda yayılması için gerekli olan standartlar
Çeşitli iletişim veya ağ amaçlı kanallar.
Özellikleri
1 Sıcaklığa dayanıklı yapısı: Kablo, sıcaklık değişikliğine karşı güçlü mekanik dayanıklılığa sahiptir.
Çeşitli çevresel koşullarda tutarlı bir performans sağlamak.
2 Elyaf Koruması: Hidrolize karşı dayanıklı, yüksek dayanıklı gevşek tüpü, özel bir dolgu bileşeniyle birlikte,
nd, lifler için hayati bir koruma sağlar ve kritik korumalarını garanti eder.
3 Birleştirilmiş Güç ve Esneklik: Kablo, çift paralel çelik tel ile güçlendirilmiş, benzersiz bir
ezme direnci ve esnekliği, kalıcı güvenilirlik için olağanüstü germe dayanıklılığını artırır.
4 Çabasız Kurulum: Kompakt ve hafif bir tasarıma sahip olan bu kablo, kolay &Uyumlu
Kullanıcı dostu bir dağıtım sağlamak için çeşitli uygulamalarda kurulumlar.
Kablo yapımı ayrıntıları
| Fiber sayısı | 0 ~ 24 çekirdek | |||||||
| Sıfır tüp | malzeme | PBT | ||||||
| çapı | F2.2 (dış/iç) | |||||||
| Tüp doldurma | Tüp doldurma bileşiği | |||||||
| Çelik tel | boyut | 0.8mm | ||||||
| Sayı | 2 | |||||||
| Dış kabuk | malzeme | PE,HDPE,LDPE | ||||||
| çapı | 7±0,2 mm | |||||||
Fiber rengi
|
Fiber sayısı 8 tüp başına çekirdekler |
1 | 2 | 3 | 4 | 5 | 6 |
| Mavi | Turuncu | Yeşil | Kahverengi | Gri | Beyaz | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | |
| Renk 13 ~ 24 siyah bir izleyici ile işaretlenir. Siyah renk için işaretli siyah izleyici gerekmez, bunun yerine doğal renk kullanılır. | ||||||
Kablo Mekanik özelliği
| çekirdek | Kablo çapı | Ağırlık | |||||
| 1 ~ 24 | 8.0mm+-0.3mm | 65kg/km+-10kg | |||||
| Sıcaklık aralığı | -40+70 | - Hayır. | |||||
| Min Bending Radius (mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap (mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı (N) |
Uzun vadeli | 1200 | |||||
| Min izin verilir Çekim dayanıklılığı (N) |
Kısa süreli | 1500 | |||||
| Operasyon sıcaklık (°C) |
-40+70 | ||||||
| Kurulum sıcaklık (°C) |
-20 + 60 | ||||||
| Depolama sıcaklığı (°C) | -40+70 | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
