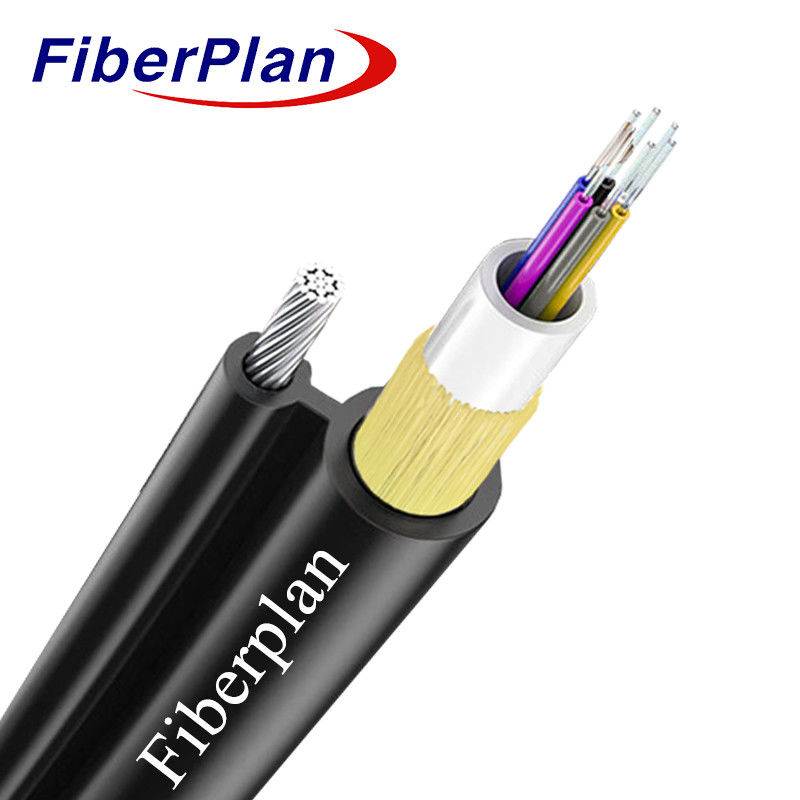

Yüksek Güç Şekil 8 Aramid ipliği ile 12 iplik optik fiber kablo GYXTC8Y
Açıklama
Elyaflar YOFC, Corning ve Fiberhome'dan yapılır.Elyaflar yüksek modül içinde yer almaktadır.
Suya dayanıklı bir bileşikle doldurulmuş plastik boş tüp,Ve dış ceketin içinde Kevlar ile çevrili.
Kablonun bu bölümü, kablo olarak hizmet veren tellerle birliktedestek, bir figür oluşturmak için bir PE kılıfıyla sonlandırılır
8 yapısı.
Uygulama
Bu spesifikasyon, Figura 8'de belirtilen kendi kendini taşıyan bir Merkezi Tüp Optik kablosu için genel kriterleri açıklar.
Havadaki ve hava kurulumları için.
Özellikleri
1 Metal olmayan dayanıklılık, elektromanyetik müdahaleye olağanüstü direnç sağlar.
2 Gösterilen gevşek boru tasarımı güvenilir bir performans sağlar.
3 Mekanik ve çevresel dayanıklılığını gösterir.
4 İyi esneklik ve bükme yeteneği sunar.
5 Dış çapı kompakt, hafif ve montajı kolay.
6 Kevlar takviyesi kablonun germe dayanıklılığını önemli ölçüde artırır.
7 Elyaflar yofc, corning ve fiberhome elyaflarından yapılır.
Kablo yapımı ayrıntıları
| Spesifikasyon | Ayrıntılar |
|---|---|
| Fiber Sayısı | 1 ila 12 çekirdek |
| Sıfır tüp malzemesi | PBT |
| Sıfır boru çapı | 3.0mm ± 0.2mm |
| Kendini destekleyen çelik tel diametresi | 1.6mm |
| Kablo genel çapı | 4.0mm × 6.0mm |
| Kilometre başına kablo ağırlığı | 45 kg/km |
Fiber rengi
| Tüp başına lif sayısı | 8 çekirdek |
|---|---|
| 1 | Mavi |
| 2 | Turuncu |
| 3 | Yeşil |
| 4 | Kahverengi |
| 5 | Gri |
| 6 | Beyaz |
| 7 | Kırmızı |
| 8 | Siyah |
| 9 | Sarı |
| 10 | Mor |
| 11 | Pembe |
| 12 | Aqua |
Kablo Mekanik özelliği
| Çekirdek | Kablo çapı | Ağırlık |
|---|---|---|
| 1-12 | 4.0×6.0 | 45 kg/km |
| Parametreler | Ayrıntılar |
|---|---|
| Sıcaklık aralığı | -40°C - +70°C |
| Min Bending Radius (Uzun süreli) | 10D (D = Kablo Çapı) |
| Min Bending Radius (Kısa süreli) | 20D (D = Kablo Çapı) |
| Min İzin Verilen Çekim Gücü (Uzun süreli) | 700N |
| Min İzin Verilen Çekim Gücü (Kısa süreli) | 1200N |
| Çalışma sıcaklığı | -40°C - +70°C |
| Kurulum sıcaklığı | -20°C - +60°C |
| Depolama sıcaklığı | -40°C - +70°C |
Fiber özelliği
| Fiber Stili | Birim | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Zayıflama | dB/km | ≤ 0,36 / 0.23 | ≤ 0,34/0.22 | ≤3.0/1.0 | - Hayır. | - Hayır. |
| Dağınıklık | 1550nm | - Hayır. | ≤18 | - Hayır. | - Hayır. | - Hayır. |
| Dağınıklık | 1625nm | - Hayır. | ≤22 | - Hayır. | - Hayır. | - Hayır. |
| Bant genişliği | 850nm | - Hayır. | - Hayır. | ≥400 MHz·km | ≥160 MHz·km | - Hayır. |
| Bant genişliği | 1300nm | - Hayır. | - Hayır. | ≥ 800 MHz·km | ≥500 MHz·km | - Hayır. |
| Sıfır Dağınıklık Dalga Boyutu | nm | 1300-1324 | ≥1302, ≤1322 | - Hayır. | - Hayır. | ≥1295, ≤1320 |
| Sıfır Dağınıklık Eğimi | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. |
| PMD Maksimum Bireysel Elyaf | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | |
| PMD Tasarım Bağlantısı Değeri | Ps ((nm ^ 2·km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. |
| Fiber kesme dalga boyu λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | - Hayır. | - Hayır. | - Hayır. |
| Kablo kesimi dalga boyu λcc | nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. |
| MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. |
| Sayısal Aperture ((NA)) | - Hayır. | - Hayır. | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Adım (iki yönlü ölçüm ortalaması) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Fiber Uzunluğu ve Noktası Hakkında Düzensizlikler | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Parametreler | Birim | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Devamsızlık | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| Farklılık geri dağıtım katsayısı | dB/km | -------- | -------- | -------- | -------- | -------- |
| Zayıflama Tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | - Hayır. | - Hayır. | - Hayır. |
| Çekirdek çapı | μm | - Hayır. | - Hayır. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 |
| Kaplama çapı | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Kaplama Dairesel Olmaması | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Kaplama çapı | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Kaplama/kaplama konsantrikliği hatası | μm | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
| Kaplama Dairesel Olmaması | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| Çekirdek/Kaplama konsantrikliği hatası | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| Çember (Radius) | μm | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. |
