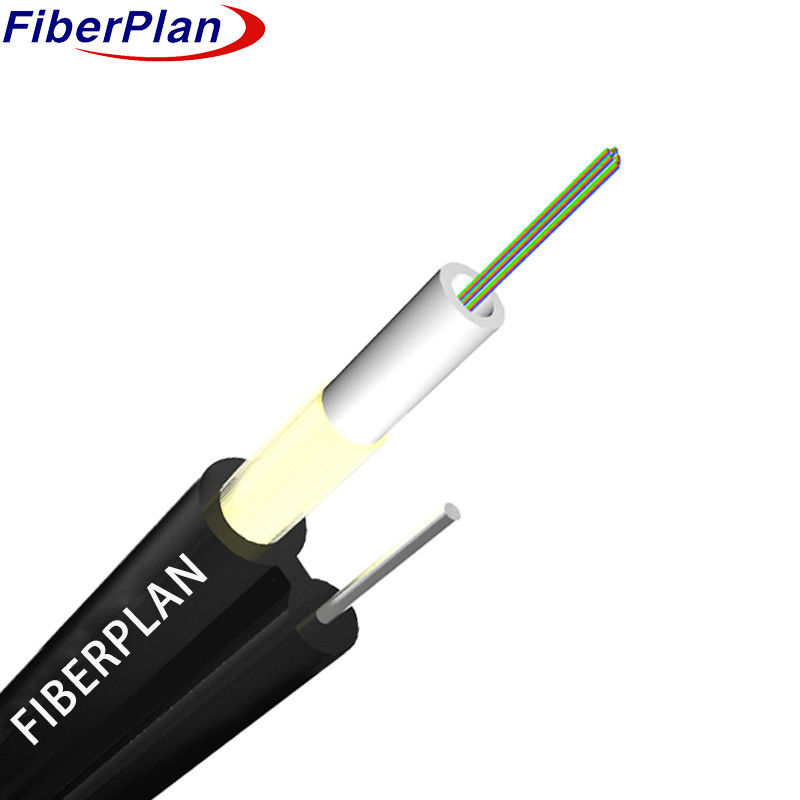

GYXTC8Y Aramid ipliği ile Otomatik Kablo
Açıklama
Elyaflar yüksek modüllü plastikten yapılmış ve suya dayanıklı bir plastikle doldurulmuş gevşek bir tüpün içine yerleştirilir.
Ayrıca, Kevlar dış ceketin içine yerleştirilmiştir.
destek elemanları olarak hizmet veren teller, bir şekil 8 yapısı oluşturmak için bir PE kabuğu ile tamamlanır.
Uygulama
Bu spesifikasyon bir öz destekleyici 8 Şekil Merkezi Tüp Optik kablo için temel kriterleri açıklar
Özellikle uçuş masası için tasarlanmıştır.
Özellikleri
1 Metal olmayan dayanıklılık, olağanüstü anti-elektromanyetik yetenekler sağlar.
2 Gösterilen gevşek boru tasarımı güvenilir performans sağlar.
3 Mekanik ve çevresel dayanıklılık.
4 Yüksek esneklik ve bükme yeteneği.
5 Dış çapı kompakt, hafif ve montajı kolay.
6 Kevlar takviyesi kablonun germe dayanıklılığını önemli ölçüde artırır.
Kablo yapımı ayrıntıları
| Spesifikasyon |
Ayrıntılar |
| Fiber sayısı |
1 ila 12 çekirdek |
| Sıfır tüp malzemesi |
PBT |
| Sıfır boru çapı |
3.0mm ± 0.2mm |
| Kendini destekleyen çelik tel diametresi |
1.6mm |
| Kablo genel çapı |
4.0mm × 6.0mm |
| Kilometre başına kablo ağırlığı |
45 kg/km |
Fiber rengi
|
Fiber 8 çekirdek sayısı
tüp başına
|
1 |
2 |
3 |
4 |
5 |
6 |
| Mavi |
Turuncu |
Yeşil |
Kahverengi |
Gri |
Beyaz |
| 7 |
8 |
9 |
10 |
11 |
12 |
| Kırmızı |
Siyah |
Sarı |
Mor |
Pembe |
Aqua |
Kablo Mekanik özelliği
| Çekirdek |
Kablo çapı |
Ağırlık |
| 1 ~ 12 |
4.0×6.0 |
45 kg/km |
| Sıcaklık aralığı |
-40+70 |
- Hayır. |
| Min Bending Radius ((mm) |
Uzun vadeli |
10D |
| Min Bending Radius ((mm) |
Kısa süreli |
20D |
| Min İzin Verilen Çekim Gücü ((N) |
Uzun vadeli |
700 |
| Min İzin Verilen Çekim Gücü ((N) |
Kısa süreli |
1200 |
| Çalışma sıcaklığı (°C) |
-40 ~ +70 |
| Kurulum sıcaklığı ((°C) |
-20 ~ +60 |
| Depolama sıcaklığı ((°C) |
-40 ~ +70 |
Fiber özelliği
| Fiber tarzı |
Birim |
SM
G652 |
SM
G652D |
MM
50/125 |
MM
62.5/125 |
MM
OM3-300 |
| Durum |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
| zayıflama |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
| 0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
- Hayır. |
- Hayır. |
| Depresyon |
1550nm |
Ps/ ((nm*km) |
- Hayır. |
≤18 |
- Hayır. |
- Hayır. |
Depresyon |
| 1625nm |
Ps/ ((nm*km) |
- Hayır. |
≤22 |
- Hayır. |
- Hayır. |
|
| Bant genişliği |
850nm |
MHZ.KM |
- Hayır. |
- Hayır. |
400 TL |
¥160 |
Bant genişliği |
| 1300nm |
MHZ.KM |
- Hayır. |
- Hayır. |
¥800 |
500 TL |
|
| Sıfır dağılım dalga boyu |
nm |
1300-1324 |
1302 TL.
≤1322 |
- Hayır. |
- Hayır. |
1295 TL,
≤1320 |
| Sıfır basınç eğim |
nm |
≤0.092 |
≤0.091 |
- Hayır. |
- Hayır. |
- Hayır. |
| PMD Maksimum Bireysel Lif |
|
≤0.2 |
≤0.2 |
- Hayır. |
- Hayır. |
≤0.11 |
| PMD Tasarım Bağlantısı Değeri |
Ps (((nm2*km) |
≤0.12 |
≤0.08 |
- Hayır. |
- Hayır. |
- Hayır. |
| Fiber kesme dalga uzunluğu λc |
nm |
¥ 1180,
≤1330 |
1180 TL.
≤1330 |
- Hayır. |
- Hayır. |
- Hayır. |
Kablo çubuğu
Dalga boyu λcc |
nm |
≤1260 |
≤1260 |
- Hayır. |
- Hayır. |
- Hayır. |
| MFD |
1310nm |
- Evet. |
9.2+/-0.3 |
9.2+/-0.3 |
- Hayır. |
- Hayır. |
- Hayır. |
| 1550nm |
- Evet. |
10.4+/-0.6 |
10.4+/-0.6 |
- Hayır. |
- Hayır. |
- Hayır. |
| Sayısal Aperture ((NA)) |
|
- Hayır. |
- Hayır. |
0.200+/
- 0 oldu.013 |
0.275+/-0.
013 |
0.200+/-0
.013 |
İki yönlü adım (mean)
ölçüm) |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| Elyaf uzunluğundaki ve noktasındaki düzensizlikler |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
| Parametreler |
Birim |
G.652D |
G.652E |
G.657A1 |
G.657A2 |
G.655 |
| Devamsızlık |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
| Farklılık geri dağıtım katsayısı |
dB/km |
≤0.01 |
≤0.01 |
- |
- |
- |
| Çekirdek çapı |
μm |
- |
- |
50±1.0 |
62.5±2.5 |
50±1.0 |
| Kaplama çapı |
μm |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
125.0±0.1 |
| Kaplama Dairesel Olmaması |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
| Kaplama çapı |
μm |
242±7 |
242±7 |
242±7 |
242±7 |
242±7 |
| Kaplama/kaplama konsantrikliği hatası |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
| Kaplama Dairesel Olmaması |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
| Çekirdek/Kaplama konsantrikliği hatası |
μm |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
| Çember (Radius) |
μm |
≤4 |
≤4 |
- |
- |
- |
