Şekil 8 Optik fiber kablosu
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYXTC8Y |

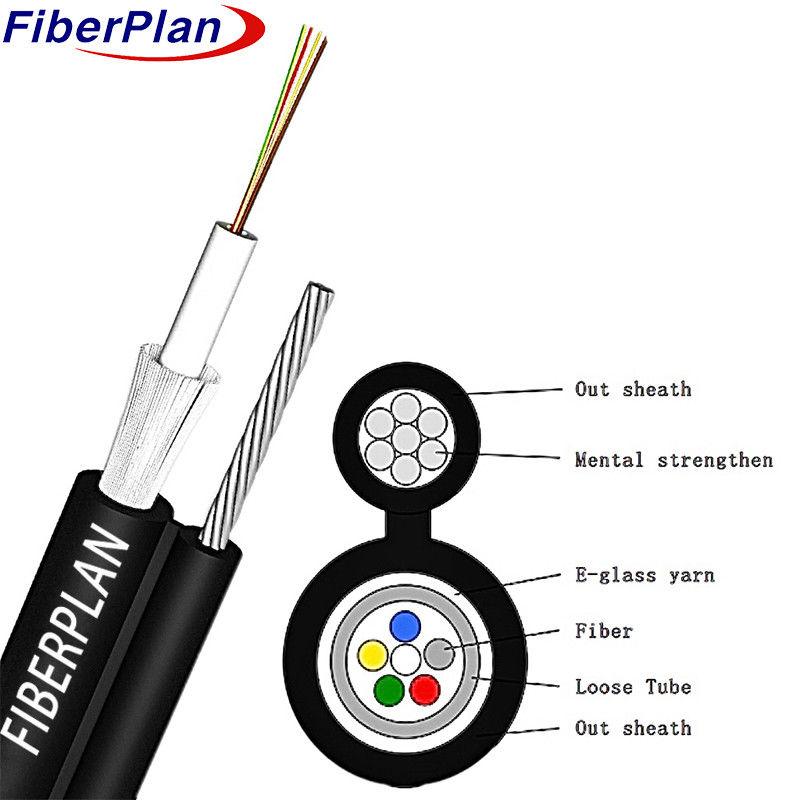

Cam ipliği ile kemirgenlere karşı GYXTC8Y
Açıklama
Elyaflar, yüksek modül plastikten yapılmış gevşek bir tüpün içinde su geçirmez bir kompozisyonla doldurulur.
Dış boru, kabloya güç kazandıran e cam iplikle güçlendirilmiştir.
Dayanıklılık, kablo, çeşitli alanlarda ek koruma sağlayan bir polietilen (HDPE) kılıfıyla tamamlanmıştır.
Çevre.
Uygulama
Bu spesifikasyon, için tasarlanmış bir Merkezi Sıvı Tüp Dış Kablo için genel gereksinimleri özetler.
Havalı veya kanal tesisatları.
Karakteristik
Kablo İnşaatı Ayrıntıları
| Lif sayımı | 2F-24F | ||||||
|---|---|---|---|---|---|---|---|
| Sıfır tüp | Malzeme | PBT | Çapraz | 2.8mm | |||
| Tüp doldurma | Mateial | Doldurma karışımı | |||||
| Su engelleme sistemi | Malzeme | Su koruyucu bant / doldurma jeli | |||||
| Zihinsel güç üyesi. | Mateial | Çelik tel | Boyut | 1.4mm | |||
| Gallus | Mateial | PE | Boyut (h*w) |
1.5mm*1.0mm | |||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
| Çapraz | 3.8*6.5-12 (±0,5) mm |
Kalınlığı | 1.6±0,05 mm | ||||
Kabloların mekanik ve çevresel özellikleri
| Çekim gücü | Uzun vadeli | 600N | |||||
| Kısa süreli | 1500N | ||||||
| Ezme yükü | Uzun vadeli | 300N/100mm | |||||
| Kısa süreli | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.3 | 125 ± 0.5 | 125 ± 0.3 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 | |||
