Şekil 8 Optik fiber kablosu
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTC8S |

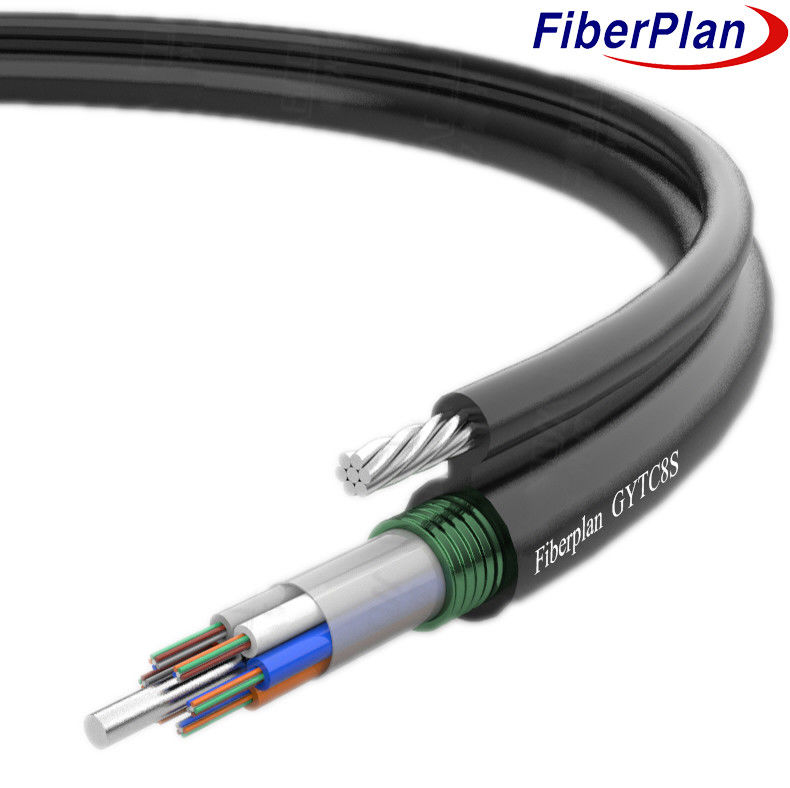

Yüksek Performanslı Kendini Destekleyen Şekil 8 Optik Kablo GYTC8S
Açıklama
Bu kablo, su geçirmez bir bileşikle doldurulmuş yüksek modüllü bir plastik boş tüpte lifler içerir.
Merkezdeki tel dayanıklılığı artırır. Tüpler ve dolgu maddeleri etrafında sıkışır ve kompakt bir dairesel kablo oluşturur.
PSP uygulamasını çekirdeğin etrafında takip ederek, bu bölüm, destekleyici ipli kablolarla birlikte,
Özellikle kendi kendini destekleyen hava istasyonları için tasarlanmış, 8 şeklinde bir yapı oluşturan bir polietilen (PE) kabuk.
Bu kablo, bu tür kurulumlarda güvenilir bir performans sunar.
Uygulama
1 Bu özel yöntemleri karşılayan hava ve boru hattı tesisatları için idealdir.
2 Çeşitli ortamlarda esnekliği sağlayan açık havada dağıtım için tasarlanmıştır.
3 Hem uzun mesafe bağlantılarını hem de yerel alan ağ iletişimini destekler.
İktidar seçenekleri.
Özellikleri
1 Güçlü mekanik dayanıklılık ve sıcaklığa dayanıklılık gösterir.
2 Hidrolize dayanıklı yüksek dayanıklı gevşek boru tasarımı dayanıklılığı sağlar.
3 Özel tüp dolgu bileşiği, kritik lif korumasını sağlar.
4 Çeşitli kullanım için esneklik ile ezme direnci dengeleri.
5 PE kabuğu, kabloyu zararlı UV radyasyonundan korur ve uzun ömürlülüğü artırır.
Kablo yapımı ayrıntıları
| Fiber sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Tüp çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı (±0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Dış çapı (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Dış kabuk kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | standart spektrum | |||
| Su engelleme sistem |
Malzeme | Doldurma jeli / su engelleyici bant | |||||
| Merkezi güç üye |
Malzeme | FRP | Çapraz | 1.4 ((6-48) 2.0(72-144) |
|||
| Zihinsel güç üye |
Malzeme | Sıvı tel | Türü | 1.0mm*7 | |||
| Zırh | Malzeme | Alüminyum bant | |||||
| Gallus | Malzeme | PE | Boyut (büyüklük* ağırlık) |
2.5*1.5mm | |||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Kabloların mekanik ve çevresel özellikleri
| Çekim gücü | Uzun vadeli (N) | 3000N | |||||
| Kısa süreli ((N) | 7000N | ||||||
| Ezme yükü | Uzun vadeli (N) | 300N/100mm | |||||
| Kısa süreli ((N) | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±6 | 242±6 | 242±6 | |||
