Şekil 8 Optik fiber kablosu
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTC8S53 |

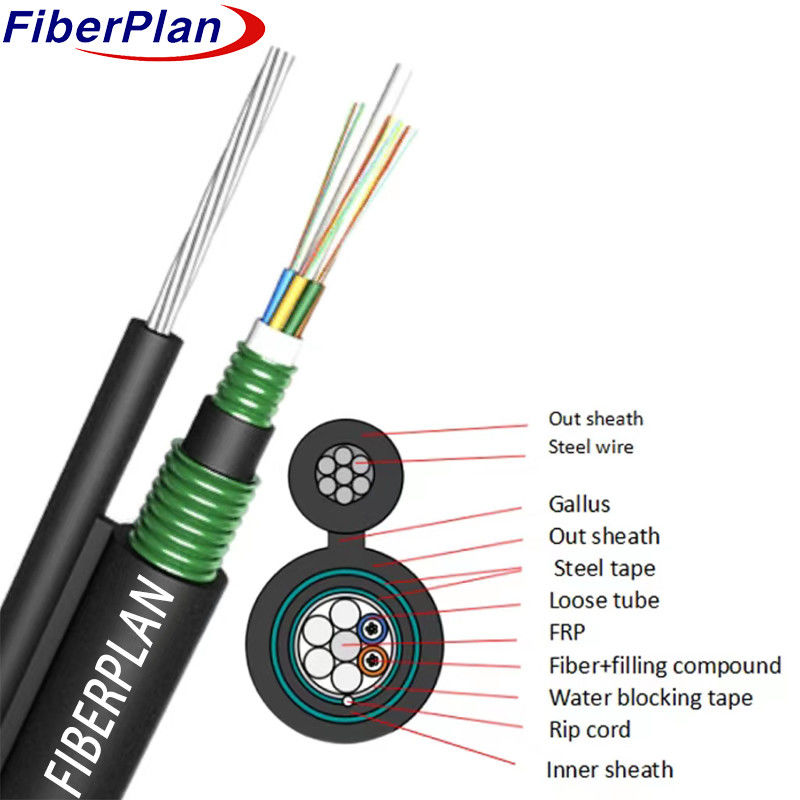

Şekil 8 Çift Ceket Çift Zırhlı Fiber Optik Kablo GYTC8S53
Açıklama
Kablo yapısı, yüksek modüllü plastikten yapılmış gevşek bir tüpün içinde liflerin yerleştirilmesini içerir.
Suya dayanıklı bir bileşik. Metal olmayan bir FRP çekirdeğin merkezi dayanıklılık elemanı olarak hizmet eder.
Tüpler, dolgu ile birlikte, dayanıklılık elemanının etrafında kompakt bir dairesel kablo çekirdeği oluşturur.
Bir dalgalanmış çelik bant uygulanır ve bir iç kaplama eklenir.
Bu bölüm, destek bileşeni olarak sarmal tellerle birlikte,
Daha sonra bir polietilen (PE) kılıfıyla tamamlanır ve 8 şeklinde bir yapı oluşturulur.
Çeşitli koşullarda dayanıklılık ve işlevselliği sağlayan, kendi kendini taşıyan hava tesisatları için tasarlanmıştır.
Uygulama
* Güç aktarım sistemleri için iyi uygundur, verimli ve güvenilir güç dağıtımını
Uzun mesafeler.
* Yüksek elektrik seviyesi olan bölgelerde bulunan erişim ağlarında ve yerel ağlarda kullanılmak için idealdir.
manyetik müdahale, sağlam ve müdahaleye dayanıklı bağlantı sağlar.
Özellikleri
* Mükemmel esneklik ve bükme performansına sahiptir, çeşitli kurulum koşullarına kolayca adapte olur.
* Küçük bir dış çap ve hafif bir tasarımla kolay ve uygun bir montajı kolaylaştırır.
* Kablo çekirdeğinin %100 dolmasını sağlar, optik lifler için kapsamlı koruma ve destek sağlar
Kablonun içinde.
Yapı ayrıntıları
| Lif sayımı | 24F | ||||||
| SM fiber | Elyaf türü | G652D | çekirdek konsantrikliği hata |
≤0.3um | |||
| MFD | 8.6 ¢9.8um | kaplama Dairesel olmayan |
≤ 0,7% | ||||
| Kaplama çapı | 124.8±0.5um | Renkli lif | Standart spektrum | ||||
| Boş tampon | Malzeme | PBT | Renk | mavi beyaz sarı | |||
| Çapraz | 1.75±0.05mm | Kalınlığı | 0.35±0.05mm | ||||
| Doldurma çubuğu | Malzeme | PP | Renk | Beyaz | |||
| Çapraz | 1.65 | Qty | 4 | ||||
| Güç üyesi | Çapraz | parlak çelik tel | Çapraz | Φ1.85 | |||
| Su engelleme sistemi | Malzeme | Su engelleyici bant | |||||
| İç kabuk | Malzeme | PE + çelik bant | Renk | Siyah | |||
| Çapraz | 7.8±0.2 mm | Kalınlığı | 0.8±0.1mm | ||||
| Kırma kablosu | Özellikleri | Beyaz 1110D*2 | Qty | 1 | |||
| Gallus | Malzeme | parlak çelik ipli tel | Özellikleri | 1.0*7-3.0mm | |||
| Dış kabuk | Malzeme | PE + çelik bant | Renk | Siyah | |||
| Çapraz | 6.0±0.2*11.9±0.5 -19.7±0.5 |
Kalınlığı | 1.6±0.2 | ||||
Mekanik ve çevresel performans
| Çekim gücü | Kısa süreli ((N) | 6000N | |||||
| Uzun vadeli (N) | 2000N | ||||||
| Ezme yükü | Kısa süreli ((N) | 3000N/100mm | |||||
| Uzun vadeli (N) | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Sıcaklık | -20°C+70°C | ||||||
Fiber Performansı
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125±1 | 125±1 | 125±1 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | |||
