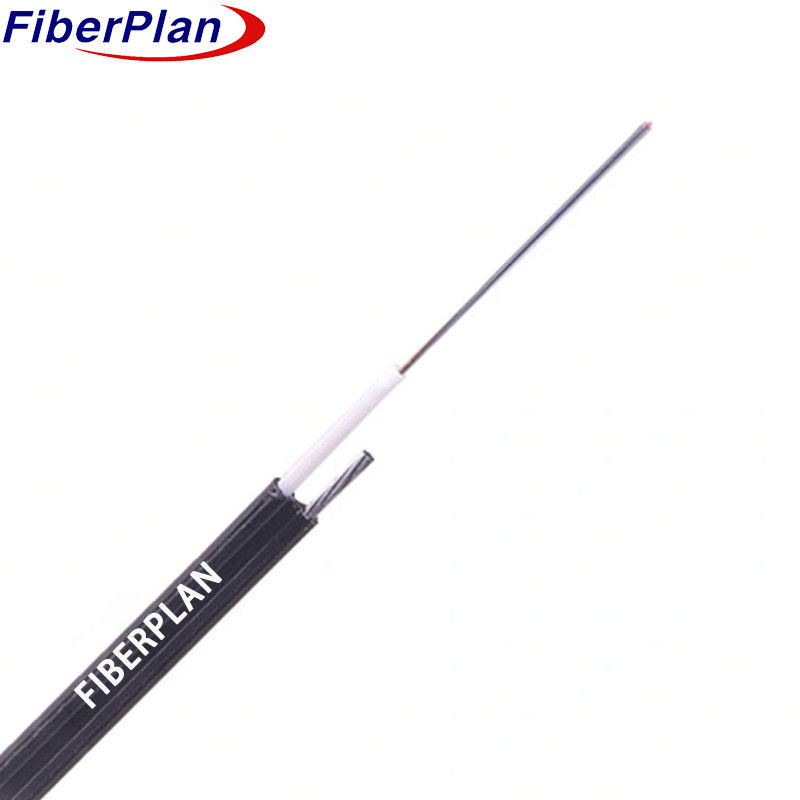

Hafif ve esnek Şekil 8 Havadan Fiber Optic Kablo
Açıklama
Bu kablo konfigürasyonu, yüksek modül plastikten yapılmış gevşek bir tüpün içine yerleştirilmiş liflere sahiptir.
Suya dayanıklı bir bileşikle doldurulmuştur.
bir PE kabuk, şekil 8 yapısını benimsiyor.
Uygulama
1 Çeşitli ortamlarda esnekliği sağlayan açık hava kullanımına uyarlanmıştır.
2 Özellikle havadaki montaj ve boru hattı döşeme yöntemleri için tasarlanmıştır.
3 Hem uzun mesafe hem de yerel alan ağ iletişim ihtiyaçlarını kolaylaştırmak için idealdir.
Karakteristik
* Kanıtlanmış bir gevşek tüp tasarımı ile gösterilen etkinlik.
* Özel anti-elektromanyetik yetenekleri sağlayan metal olmayan dayanıklılık.
* Etkileyici mekanik ve çevresel özelliklere sahip.
* Esnek ve iyi bir performansı korurken bükülebilir.
* Küçük bir dış çapı var, bu da hafif ve kurulumu kolay.
Kablo İnşaatı Ayrıntıları
| Lif sayımı |
2F-24F |
| Sıfır tüp |
Malzeme |
PBT |
Çapraz |
2.8mm |
| Tüp doldurma |
Mateial |
Doldurma karışımı |
| Su engelleme sistemi |
Malzeme |
Su koruyucu bant / doldurma jeli |
| Zihinsel güç üyesi. |
Mateial |
Çelik tel |
Boyut |
1.4mm |
| Gallus |
Mateial |
PE |
Boyut
(h*w) |
1.5mm*1.0mm |
| Dış kabuk |
Malzeme |
PE |
Renk |
Siyah |
| Çapraz |
3.8*6.5-12
(±0,5) mm |
Kalınlığı |
1.6±0,05 mm |
Kabloların mekanik ve çevresel özellikleri
| Çekim gücü |
Uzun vadeli |
600N |
| Kısa süreli |
1500N |
| Ezme yükü |
Uzun vadeli |
300N/100mm |
| Kısa süreli |
1000N/100mm |
| Bükme yarıçapı |
Dinamik |
20D |
| Statik |
10D |
| Kurulum sıcaklığı |
-10°C+60°C |
| Depolama sıcaklığı |
-40°C+70°C |
Fiber özellikleri
| Elyaf türü |
Birim |
SM G652D |
MM 50/125 |
MM 62.5/125 |
| Durum |
mm |
1310/1550 |
850/1300 |
850/1300 |
| Zayıflama |
dB/km |
≤ 0,36 / 0.24 |
≤3.0/1.5 |
≤3.0/1.5 |
| Kaplama çapı |
- Evet. |
125 ± 0.3 |
125 ± 0.5 |
125 ± 0.3 |
| Kaplama dairesel olmayan |
% |
≤1.0 |
≤1.0 |
≤1.0 |
| Kaplama çapı |
- Evet. |
242±6 |
242±6 |
242±6 |
