| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYTC8S |

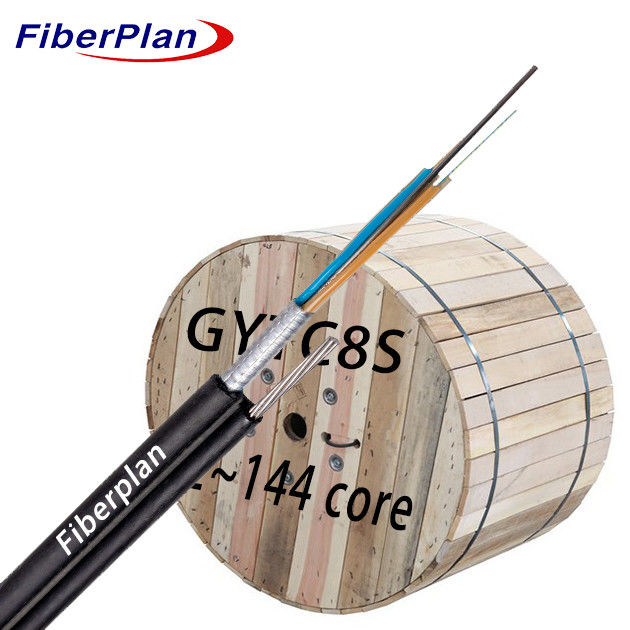

Figura 8 Fiber Optik Kablo Çelik Bant Zırhlı GYTC8S
Açıklama
Optik lifler, su geçirmez bir tüple doldurulmuş yüksek modüllü plastik bir boş tüpün içine yerleştirilmiştir.
Merkezin merkezinde, bir çelik tel metal dayanıklılık üyesi olarak çalışır.
Doldurucular, bu dayanıklılık üyesinin etrafında sarılır ve kompakt ve dairesel bir kablo çekirdeği oluşturur.
Kablo çekirdeğinin etrafına PSP uygulanır. Kablonun bu bölümü, hizmet veren ipli kablolarla birlikte
destek olarak, bir şekil 8 yapısı oluşturan bir polietilen (PE) kabuğu ile kaplıdır.
Kendi kendini taşıyan hava tesisatları için tasarlanmıştır.
Uygulama
1 Uçak veya boru hattı kurulumları için tasarlanmıştır ve çok yönlü dağıtım seçenekleri sunar.
2 Çeşitli çevresel koşullarda dayanıklılığı sağlayan açık hava kullanımına özel olarak tasarlanmıştır.
3 Çok yönlü bağlantı seçenekleri sağlayan hem uzun mesafeli hem de yerel alan ağ iletişimleri için idealdir.
Özellikleri
1 Mekanik dayanıklılığı ve sıcaklığa dayanıklılığını sağlar.
2 Daha fazla dayanıklılık için sağlam, hidrolize dirençli gevşek bir tüp.
3 Özel bir tüp doldurma bileşiği içerir ve lifleri kritik bir koruma ile korur.
Kablo yapımı ayrıntıları
| Fiber sayısı | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Tüp sayısı | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| tüp başına lifler | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Doldurma çubuğu | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Tüp çapı (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Sıfır tüpün kalınlığı (±0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Dış çapı (± 0,5 mm) | 5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X9.8 - 16.5 |
5.4X10.8 - 17.5 |
5.4X12.2 - 19.0 |
5.4X14.9 - 22.0 |
| Dış çapının kalınlığı (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Sıfır tüp | Malzeme | PBT | Renk | standart spektrum | |||
| Su engelleme sistem |
Malzeme | Doldurma jeli / su engelleyici bant | |||||
| Merkezi güç üye |
Malzeme | FRP | Çapraz | 1.4 ((6-48) 2.0(72-144) |
|||
| Zihinsel güç üye |
Malzeme | Sıvı tel | Türü | 1.0mm*7 | |||
| Zırh | Malzeme | Alüminyum bant | |||||
| Gallus | Malzeme | PE | Boyut (h*w) |
2.5*1.5mm | |||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
Kabloların mekanik ve çevresel özellikleri
| Çekim gücü | Uzun vadeli (N) | 3000N | |||||
| Kısa süreli ((N) | 7000N | ||||||
| Ezme yükü | Uzun vadeli (N) | 300N/100mm | |||||
| Kısa süreli ((N) | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Kurulum sıcaklığı | -10°C+60°C | ||||||
| Depolama sıcaklığı | -40°C+70°C | ||||||
Fiber özellikleri
| Elyaf türü | Birim | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Zayıflama | dB/km | ≤ 0,36 / 0.24 | ≤3.0/1.5 | ≤3.0/1.5 | |||
| Kaplama çapı | - Evet. | 125±1 | 125±1 | 125±1 | |||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Kaplama çapı | - Evet. | 242±7 | 242±7 | 242±7 | |||
