Şekil 8 Optik fiber kablosu
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GYFTC8A |

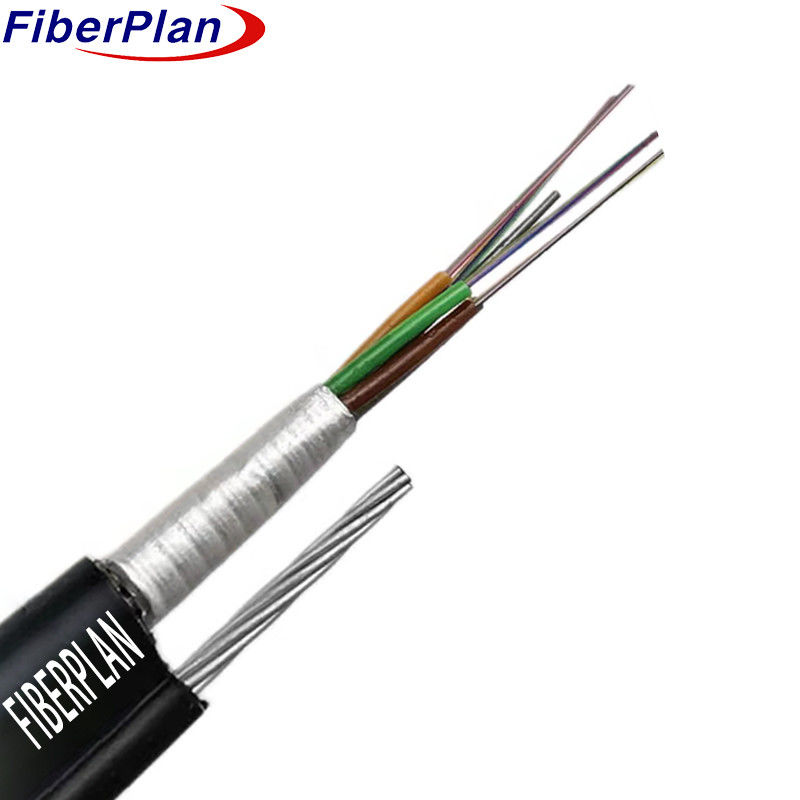

GYFTC8A 24 çekirdek galvanizli ipli çelik tel ile güçlendirilmiştir
Açıklama
Kablo, suya dayanıklı bir bileşikle doldurulmuş yüksek dayanıklı plastik tüplerde yer alan 250μm liflerden oluşur.
Bu borular, kompakt ve boylamlı su tıkanması için su geçirmezlikle doldurulur ve daha sonra alüminyum kaplamalıdır.
Bu bölüm, destek telleri de dahil olmak üzere, bir polietilen (PE) kabuğunun içine yerleştirilmiştir ve bir şekil oluşturur.
8 yapısı.
Uygulama
1 Çeşitli koşullarda dayanıklılık sağlamak için açık havada kullanılmak üzere tasarlanmıştır.
2 Hem uzun mesafe hem de yerel alan ağ iletişimini etkili bir şekilde destekler.
Karakteristik
1 Üstün sinyal kalitesi için minimize edilmiş dağılım ve zayıflama.
2 Kontrol edilen lif uzunluğu ve olağanüstü mekanik ve
Çevre dayanıklılığı.
3 Güçlü anti-elektromanyetik müdahale yetenekleri.
4 Kompak, hafif ve kolay montaj için kendi kendini taşıyan tasarım.
Yapı ayrıntıları
| Lif sayımı | 12F | ||||||
| SM fiber | Elyaf türü | G652D |
çekirdek konsant- Üçlü hata |
≤0,5um | |||
| MFD | 8.6 ¢9.8um | kaplama Dairesel olmayan |
≤ 0,68% | ||||
| Kaplama çapı | 125±0,7um | Fiber rengi | 12 renk |
||||
| Boş tampon | Malzeme | PBT | Renk | 3 renk | |||
| Çapraz | 2.0±0.04mm | Kalınlığı | 0.4±0.04mm | ||||
| Doldurma çubuğu | Malzeme | PP | Renk | Beyaz | |||
| Çapraz | 2.0 | Qty | 2 | ||||
| Güç üyesi | Çapraz | FRP | Çapraz | Φ2.0mm | |||
| Kendi kendine desteklenen tel | Çapraz | Galvanizli çelik ipli tel | Çapraz | 1.2*7-3.6mm | |||
| Gallus | Kalınlığı | 2X2,5 ((±0,4) mm | |||||
| Su engelleme sistemi | Çapraz | Su engelleyici bant | |||||
| Zırh | Çapraz | Alüminyum bant | |||||
| Dış kabuk | Çapraz | PE | Renk | Blok | |||
| Çapraz | 6.6 ((±0.2) mm × 11.5 ((±0.4) mm | Kalınlığı | 2.0±0.05mm | ||||
Mekanik ve çevresel performans
| Çekim gücü | - Max. - Hayır. | 5000N | |||||
| ezme yükü | - Max. - Hayır. | 1000N/100mm | |||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Sıcaklık | -20°C+70°C | ||||||
Fiber Performansı
| Fiber tarzı | Birim | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Durum | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Zayıflama | dB/km | ≤ 0,36 / 0.22 | ≤3.0/1.0 | ≤3.0/1.0 | ||||
| Kaplama çapı | - Evet. | 125 ± 0.7 | 125 ± 0.7 | 125 ± 0.7 | ||||
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| Kaplama çapı | - Evet. | 243±5 | 243±5 | 243±5 | ||||
