Mini örgü spiral çelik tüpü çift kabuklu Kevlar fiber optik kablosu
  • Mini örgü spiral çelik tüpü çift kabuklu Kevlar fiber optik kablosu
Mini örgü spiral çelik tüpü çift kabuklu Kevlar fiber optik kablosu

Mini örgü spiral çelik tüpü çift kabuklu Kevlar fiber optik kablosu

Menşe yeri ÇIN
Marka adı Fiberplan
Sertifika ISO 9001; TÜV certificate
Model numarası GJFJV İç mekan zırhlı kablo
Ürün Ayrıntıları
Standart Renkler:
SM: Mavi, MM: Gri/Siyah
Dış çapı:
2,0-5,0 mm (özelleştirilebilir)
Kablo baskısı:
Nötr veya Özelleştirilmiş
Fiber zayıflaması:
≤0.4dB/km
Malzeme:
LSZH/TPU
Metal Zırh Yapısı:
Çok Çekirdekli Genel Zırh
Çalışma sıcaklığı:
-20°C ila 70°C
Takviye Elemanı:
Aramid iplik/Metalik sarmal zırh
ezilme direnci:
1000N/100mm
Test metodu:
Her çekirdek için OTDR testi
Vurgulamak:

Spiral çelik tüp kapalı zırhlı fiber optik kablo

,

LSZH Kapalı Zırhlı Fiber Optik Kablo

,

TPU kevlar fiber optik kablo

Ödeme ve Nakliye Şartları
Min sipariş miktarı
1km
Fiyat
negotiable
Ambalaj bilgileri
Ahşap Davul
Teslim süresi
5~8 İş Günü
Ödeme koşulları
L/C, L/C, D/P, T/T, Western Union, MoneyGram
Yetenek temini
Ayda 5000km
Ürün Tanımı

Mini örgü spiral çelik tüpü çift kabuklu ve Kevlar fiber optik kablosu



Açıklama

1Kapasiteyi artırmak için çoklu liflerden oluşur.
2Ek koruma için bir örgüt içerir.
3Dayanıklılığı arttırmak için sarmal çelik zırhı var.
4Kevlar ipliğinin iki katmanı ek dayanıklılık sağlar.
5Çifte kaplama seçenekleri arasında LSZH, PVC veya OFNR ceketleri bulunur.

- Evet.



Başvurular

1Hem iç hem de dış bölge dağıtım uygulamaları için uygundur.
2Temel kullanımı, pigtails ve yama kordonları için.
3. Optik iletişim ekipmanları odaları ve optik dağıtım içindeki optik bağlantılar için kullanılır

Çerçeve.
4Çeşitli optik cihaz ve ekipman senaryolarında optik bağlantılar için kullanılır.



Özellikleri

1Mekanik ve çevresel özellikleri uygun.
2Yangın önleyici özellikleri ilgili standartlara uymaktadır.
3Mekanik özellikleri belirtilen standartlara uygun.
4Yumuşak ve esnek bir doğaya sahiptir, kolay bir şekilde eşleştirmeyi ve büyük kapasiteli verileri barındırmayı kolaylaştırır.

İletişim.
5Farklı pazar ve müşteri gereksinimlerini karşılamak için tasarlanmıştır.

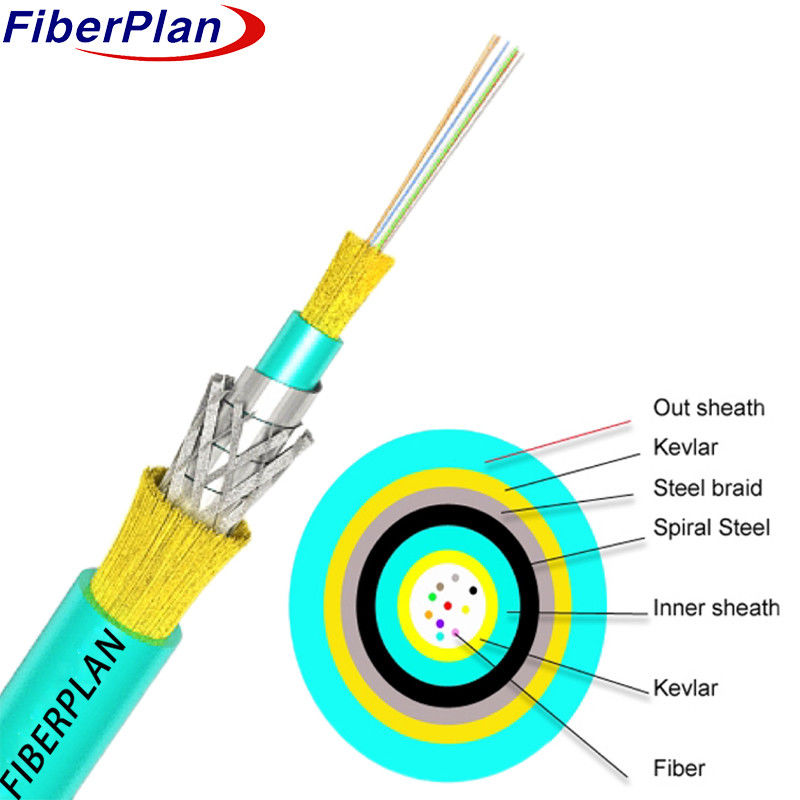

Kablo yapımı ayrıntıları

Teknik parametreler
Çıkış çapı ((MM) 2.0 Ağırlık ((Kg) 15.0
2.8 18.0
3.0 18.0
Depolama sıcaklığı ((°C) -20 ~ +60
Min Bending Radius ((mm) Uzun vadeli 10D
Min Eğme
Yarıçap ((mm)		 Kısa süreli 20D
Min izin verilir
Çekim dayanıklılığı ((N)		 Uzun vadeli 300
Min izin verilir
Çekim dayanıklılığı ((N)		 Kısa süreli 1000
Çakma yükü (N/100mm) Uzun vadeli 500
Çakma yükü (N/100mm) Kısa süreli 1000



Fiber özelliği

Fiber tarzı Birim SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
Durum nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
zayıflama dB/km ≤ ≤ ≤ ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Hayır. - Hayır.
Depresyon 1550nm Ps/ ((nm*km) - Hayır. ≤18 - Hayır. - Hayır. Depresyon
1625nm Ps/ ((nm*km) - Hayır. ≤22 - Hayır. - Hayır. 　
Bant genişliği 850nm MHZ.KM - Hayır. - Hayır. 400 TL ¥160 Bant genişliği
1300nm MHZ.KM - Hayır. - Hayır. ¥800 500 TL 　
Sıfır dağılım dalga boyu nm 1300-1324 1302 TL.
≤1322		 - Hayır. - Hayır. 1295 TL,
≤1320
Sıfır basınç eğim nm ≤0.092 ≤0.091 - Hayır. - Hayır. - Hayır.
PMD Maksimum Bireysel Lif 　 ≤0.2 ≤0.2 - Hayır. - Hayır. ≤0.11
PMD Tasarım Bağlantısı Değeri Ps(nm2*k
m)		 ≤0.12 ≤0.08 - Hayır. - Hayır. - Hayır.
Fiber kesme dalga uzunluğu λc nm ¥ 1180,
≤1330		 1180 TL.
≤1330		 - Hayır. - Hayır. - Hayır.
Kablo çubuğu
Dalga boyu λcc		 nm ≤1260 ≤1260 - Hayır. - Hayır. - Hayır.
MFD 1310nm - Evet. 9.2+/-0.4 9.2+/-0.4 - Hayır. - Hayır. - Hayır.
1550nm - Evet. 10.4+/-0.8 10.4+/-0.8 - Hayır. - Hayır. - Hayır.
Sayısal
Aperture ((NA)		 　 - Hayır. - Hayır. 0.200+/
- 0 oldu.015		 0.275+/-0.
015		 0.200+/-0
.015
İki yönlü adım (mean)
ölçüm)		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Fiber üzerindeki düzensizlikler
Uzunluk ve nokta		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10





Devamsızlık
Farklılık geri dağılımı
katsayısı		 dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
Zayıflama tekdüzeliği dB/km ≤0.01 ≤0.01 　 　 　
Çekirdek dimateri - Evet. 　 　 50+1/1.0 62.5+/-2.5 50+1/1.0
Kaplama çapı - Evet. 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Kaplama dairesel olmayan % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
Kaplama çapı - Evet. 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Kaplama/kırık
Merkezi hatası		 - Evet. ≤12.0 ≤12.0 ≤12.0 ≤12.0 ≤12.0
Çembersiz kaplama % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
Çekirdek/kaplama konentrikliği hatası - Evet. ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
Kavşak (radius) - Evet. ≤4 ≤4 - Hayır. - Hayır. - Hayır.





Mini örgü spiral çelik tüpü çift kabuklu Kevlar fiber optik kablosu 0

Mini örgü spiral çelik tüpü çift kabuklu Kevlar fiber optik kablosu 1

Mini örgü spiral çelik tüpü çift kabuklu Kevlar fiber optik kablosu 2
