Dahili Fiber optik Kablo
>
|
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GJFJBV çift yönlü kablo |
1 İçeride dağıtım: İçeride dağıtım için tasarlanan bu kablo binalar içindeki iletişim için çok uygundur.
2 Pigtail Uygulama: Bir pigtail olarak kullanılmak için idealdir, güvenilir iletişim ekipmanları ile sorunsuz bir şekilde bağlanır.
performansı.
3 İletişim ekipmanları ile uyumluluk: İletişim ekipmanlarının gereksinimlerini karşılamak için uyarlanmıştır.
Uygunluk ve etkili hizmetin sağlanması.
4 Konforlu Montaj: Kablo kolay montaj için tasarlanmıştır ve kolayca kurulabilir.
Çeşitli iletişim uygulamaları için ihtforward süreci.

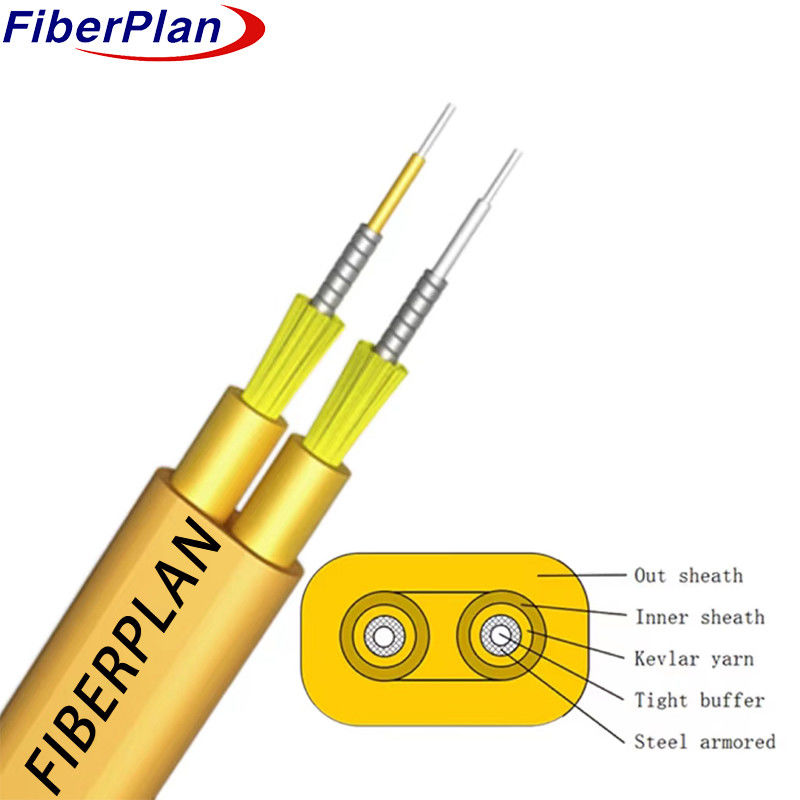

* İki Tek Fiberli Düz İkiz Yapılandırması: Düz ikiz bir konfigürasyonla yapılandırılmış olan kablo,
İki tek lif temel birim olarak.
* 0.6 Kevlar Yarn ve Çelik Zırhlı Sıkı tampon: Her tek lif 0.6 sıkı tampon ile donatılmıştır,
Güçlü koruma için Kevlar ipliği ve çelik zırh ile güçlendirilmiş.
* Sıkıcı veya Bağımsız Güç Üyesi: Kabloun dış kabuğu esneklik özelliklerine sahiptir
Ya da bağımsız bir güç üyesi, ek destek ve uyum sağlayan.
Mekanik ve çevresel performans: Mekanik ve çevresel performans için tasarlanmıştır.
performans, kablo güvenilir işlevselliği korurken çeşitli koşullara dayanacak şekilde tasarlanmıştır.
Kablo yapımı ayrıntıları
| Teknik parametreler | |||||||
| Çıkış çapı ((MM) | 3.0×5.0 | Ağırlık ((Kg) | 95 | ||||
| Depolama sıcaklığı ((°C) | -20 ~ +60 | ||||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 300 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1000 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 500 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
Fiber ve tüpün standart rengi
| Standart Renk Kimliği | ||||||||
| - Hayır, hayır. | 1 | 2 | ||||||
| Renk | Sarı | Beyaz | ||||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo sutoff dalga boyu λcc | nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.3 | 9.2+/-0.3 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.5 | 10.4+/-0.5 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA)) | - Hayır. | - Hayır. | 0.200+/ - 0 oldu.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Elyaf uzunluğundaki ve noktasındaki düzensizlikler | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.3 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
