Dahili Fiber optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GJFPV |

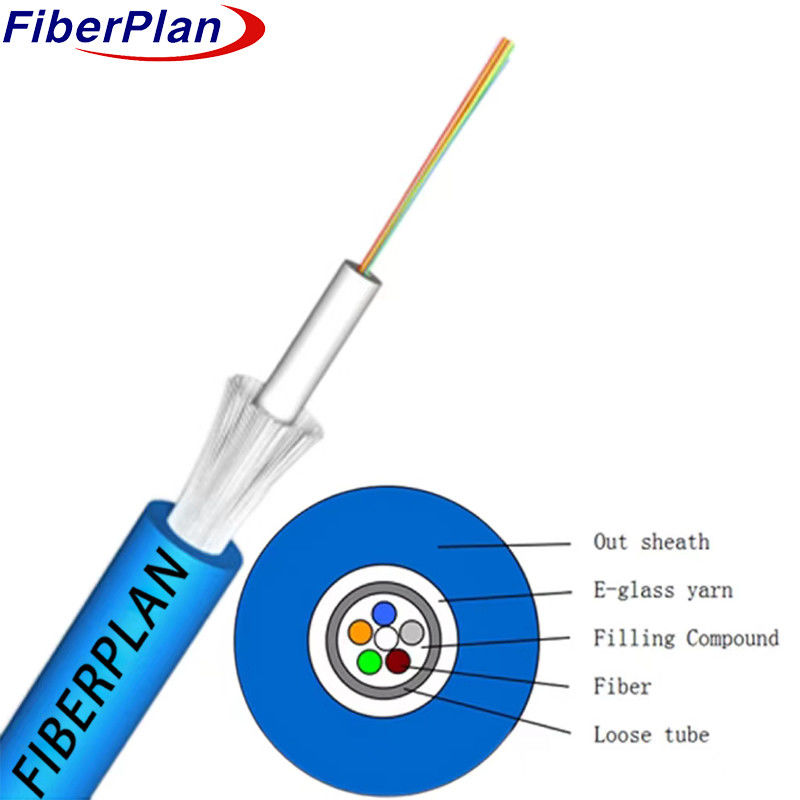

Cam Fiber Güçlendirici Merkezi Çıkarlı Tüp Dağıtım Kablosu
Açıklama
Elyaflar, su geçirmez bir bileşikle doldurulmuş yüksek modül plastikten yapılmış gevşek bir tüpün içine yerleştirilir.
Bu boru, kablonun kompaktlığını ve su sıkışıklığını korumak için bir su engelleyici malzeme katmanı ile daha da sarılmıştır.
Son olarak, kablo ek koruma için bir LSZH veya PVC kabuğu ile tamamlanmıştır.
Uygulama
Özellikleri
* Güçlendirme için E cam üyesini kullanır.
*Dayanıklılık için yüksek dayanıklılıklı E cam üyesi içerir.
*Doldurucu, tüp liflerini korur.
*2 ile 12 arasında değişen lif sayısında mevcuttur.
Elyafın standart rengi
Bireysel liflerin rengi aşağıdaki tabloya uygun olmalıdır:
| Standart Renk Kimliği | ||||||||
| - Hayır, hayır. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Renk | Mavi | Turuncu | Yeşil | Kahverengi | gri | Beyaz | ||
| - Hayır, hayır. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Renk | Kırmızı | Siyah | Sarı | Mor | Pembe | Aqua | ||
Kabloların rengi: Sarı
Kablo dış örtüsünün rengi: Sarı.
Kablo Mekanik özelliği
| Parçalar | Kablo çapı | Ağırlık | |||||
| 2 çekirdek | 6.0±0.5 | 45.00kg/km | |||||
| 4 çekirdek | 6.0±0.5 | 45.00kg/km | |||||
| 6 çekirdek | 6.0±0.5 | 45.00kg/km | |||||
| 8 çekirdek | 6.0±0.5 | 45.00kg/km | |||||
| 10 çekirdek | 6.0±0.5 | 45.00kg/km | |||||
| 12 çekirdek | 6.0±0.5 | 45.00kg/km | |||||
| Depolama sıcaklığı ((°C) | -20 + 60 | ||||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 600 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 1300 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 200 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
