Dahili Fiber optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GJFJV |

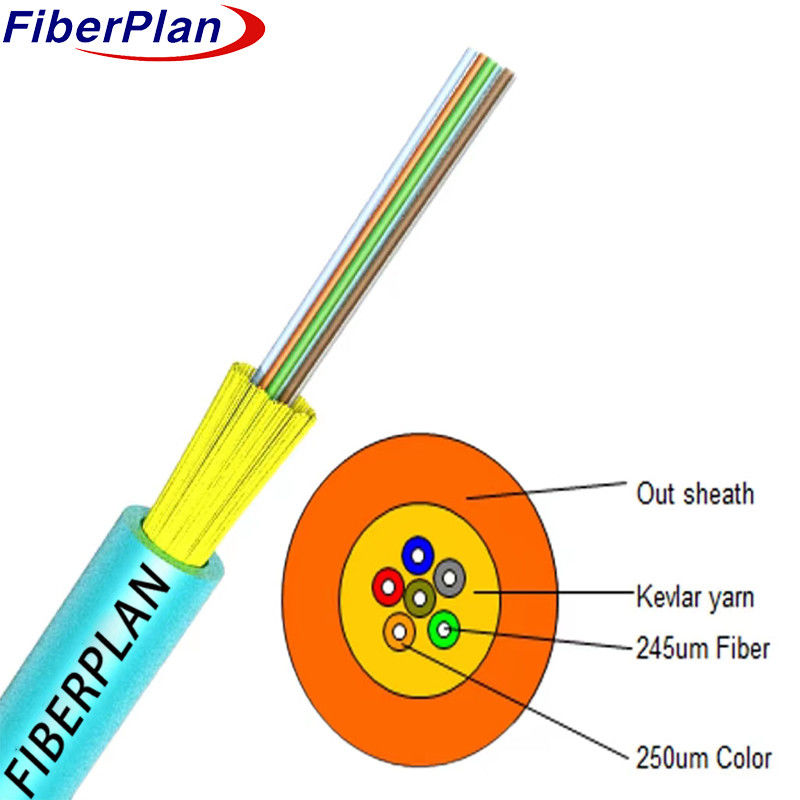

Mini Çıplak Kevlar Güçlendirici Fiber Dağıtım Fiber Optik Kablo
Açıklama
Açık kapalı kablo, alt birim olarak basit kablolar kullanılarak yapılmıştır.
Fiber Güçlendirilmiş Plastik (FRP) yapımı metal dayanıklılık elemanı yapısal destek sağlar.
Koruma ve güvenliği artırmak için kablo bir ceketle bitirilmiştir.
Bu tasarım, PVC veya LSZH (Az Duman, Sıfır Halogen, Alev Geri Dönen) malzemesinden yapılmıştır.
Dayanıklılık, esneklik ve iç mekan uygulamaları için güvenlik standartlarına uygunluk.
Uygulama
1 İç kablolama, Breakout Uygulamalar: Özellikle iç kablolama için tasarlanmış olan bu kablo,
Skenariler, binalar içindeki güvenilir bağlantıyı sağlar.
2 İletişim ekipmanları için çukur: İletişim ekipmanları için çukur olarak sorunsuz bir şekilde işlev görür.
verimli ve güvenilir bağlantılar sağlamak.
3 İletişim ekipmanları ile uyumluluk: İletişim ekipmanlarının gereksinimlerini karşılamak için uyarlanmıştır.
Uygunluk ve etkili hizmetin sağlanması.
4 Tüm Amaçlı Mini İç Kapalı Kablo: Çok yönlü ve kompakt, uygun bir mini kapalı kablo olarak hizmet verir.
çeşitli iletişim ihtiyaçları için.
5 MPO, MTP Bağlantı Uygunluğu: MPO ve MTP bağlayıcılarıyla sorunsuz çalışmak için tasarlanmıştır.
Çeşitli bağlantı tipleriyle esneklik ve uyumluluk.
Özellikleri
1 İç mekanlarda dağıtım için idealdir, yama kordonları ve pigtails oluşturmak için uygundur.
2 Bağımsız kuvvetli üyelerle çoklu kablo tasarımı.
3 Dayanıklılık için metal olmayan bir merkezi dayanıklılık elemanı kullanır.
4 Yüksek dayanıklı Kevlar ipliği ile güçlendirilmiştir.
Kablo Mekanik özelliği
| Parçalar | Kablo çapı | Ağırlık | |||||
| 24 çekirdek | 10 | 54.00kg/km | |||||
| 48 çekirdek | 10 | 78.00kg/km | |||||
| 72 çekirdek | 11.5 | 90.00kg/km | |||||
| 96 çekirdek | 12.5 | 115.00kg/km | |||||
| 144 çekirdek | 14.5 | 135.00kg/km | |||||
| Depolama sıcaklığı ((°C) | -20 ~ +60 | ||||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Bending Radius ((mm) | Kısa süreli | 20D | |||||
| Min İzin Verilen Çekim Gücü ((N) | Uzun vadeli | 1000 | |||||
| Min İzin Verilen Çekim Gücü ((N) | Kısa süreli | 2000 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 1000 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 2000 | |||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2±0.4 | 9.2±0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4±0.8 | 10.4±0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
