| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GJFJV |

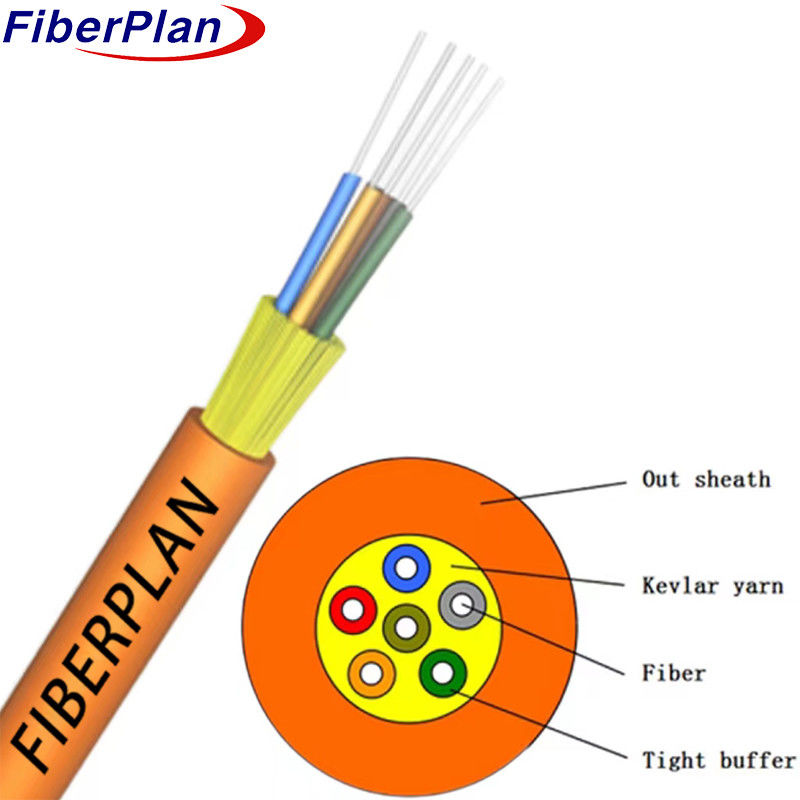

Dağıtım Sıkı tamponlu optik kablo (GJFJV)
Açıklama
Dağıtım Sıkı tampon optik kablosu, 900μm veya 600μm kullanan 2 ila 24 çekirdekle tasarlanmıştır
Alev...Retardant sıkı tampon lifleri optik iletişim aracı olarak.
katmanlıDayanıklılık elemanı olarak hizmet eden aramid iplik ve kablo PVC katmanıyla tamamlanmıştır
veya LSZH malzemesi olarakEk koruma için dış ceket.
Uygulama
1 Çatlaklar ve Patch Cords Uygulama: Bu kablo genellikle çatlaklar ve patch cords oluşturmak için kullanılır.
Yumurta kabloları,Çeşitli optik iletişim kurulumlarında güvenilir bağlantı sağlamak.
2 Ekipman ve Optik Bağlantılar için bağlantı hatları: Ekipman için bağlantı hatları olarak hizmet verir
ve oyunlarOptik iletişim odaları ve optik dağıtım içindeki optik bağlantılarda çok önemli bir rol oynar.
Çerçeve.
3 Özellikle dağıtım için kapalı kablolama: Özellikle kapalı kablolama için tasarlanmıştır ve özellikle uygundur.
Kullanım içinbinalar içinde verimli ve organize bağlantı sağlayan bir dağıtım kablosu olarak.
Özellikleri
1 Güçlü Tasarım: Güvenilir performans için iyi mekanik ve çevresel özelliklere sahiptir.
2 Alev gerileyici: Güvenliği sağlayan, alev gerileyicilik için ilgili standartları karşılar.
3 Ceketin Mekanik Uyumluluğu: Ceketin mekanik özellikleri, geliştirilmiş
Dayanıklılık.
4 Kullanıcı Dostu: Yumuşak, esnek, kolayca yerleştirilebilir ve kolayca monte edilebilir.
5 Yüksek Kapasiteli İletişim: Modern iletişimi karşılayan önemli veri aktarımını destekler
Uyumluluk, çeşitli piyasa ve müşteri gereksinimlerini karşılamaktadır.
Kablo Mekanik özelliği
| Parçalar | Kablo çapı | Ağırlık | |||||
| 2 çekirdek | 4.0mm | 22.00kg/km | |||||
| 4 çekirdek | 4.0mm | 22.00kg/km | |||||
| 6 çekirdek | 4.0mm | 23.00kg/km | |||||
| 8 çekirdek | 5.0mm | 27.00kg/km | |||||
| 10 çekirdek | 5.5mm | 30.00kg/km | |||||
| 12 çekirdek | 6.0mm | 35.00kg/km | |||||
| Depolama sıcaklığı ((°C) | -20 ~ +60 | ||||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 20D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 200 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 600 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 200 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
