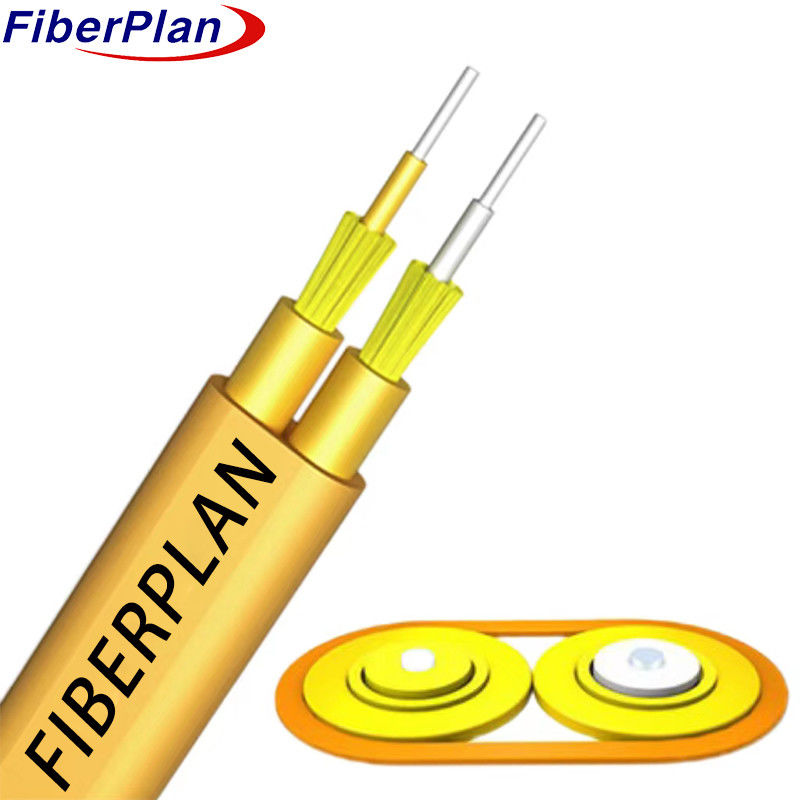

GJFJBV Flat Twin Duplex 2 çekirdekli kapalı optik kablo
  • GJFJBV Flat Twin Duplex 2 çekirdekli kapalı optik kablo
  • GJFJBV Flat Twin Duplex 2 çekirdekli kapalı optik kablo
GJFJBV Flat Twin Duplex 2 çekirdekli kapalı optik kablo

GJFJBV Flat Twin Duplex 2 çekirdekli kapalı optik kablo

Menşe yeri ÇIN
Marka adı Fiberplan
Sertifika ISO 9001; TÜV certificate
Model numarası GJFJBV çift yönlü kablo
Ürün Ayrıntıları
Kablo tipi:
dubleks
Fiber çapı:
9/125μm (Tek modlu), 50/125μm veya 62,5/125μm (Çoklu mod)
Ceket Rengi:
Sarı
lif sayısı:
2
Bükülme yarıçapı:
10x kablo çapı
Depolama sıcaklığı:
-40°C ila +70°C
Sıkı Tampon Çapı:
0,9 mm
Ekleme Kaybı:
<0.3dB
Ceket Malzemesi:
PVC
Çekim Gücü:
100N
Dalga boyu:
1310/1550nm
Vurgulamak:

Çifte 2 çekirdekli fiber optik kablo

,

Flat Twin 2 çekirdekli fiber optik kablo

,

GJFJBV 2 çekirdekli fiber kablosu

Ödeme ve Nakliye Şartları
Min sipariş miktarı
1km
Fiyat
negotiable
Ambalaj bilgileri
Ahşap Davul
Teslim süresi
5~8 İş Günü
Ödeme koşulları
L/C, L/C, D/P, T/T, Western Union, MoneyGram
Yetenek temini
Ayda 5000km
Ürün Tanımı
GJFJBV Flat Twin Duplex 2 çekirdekli kapalı optik kablo

Açıklama
Bu düz ikili dupleks kapalı kablo optik için 900μm veya 600μm alev gerileyici sıkı tampon lif kullanır
Sıkı tampon lifleri güç birimleri olarak aramid iplikle güçlendirilmiş ve bu kıç...
Kablo, iç kablo olarak PVC veya LSZH malzemesinden bir katmanla dışa çıkarılır.
Düz PVC veya LSZH ceket katmanı, düşük duman, sıfır halogen,n ve
Alevden koruyucu özellikleri.

Uygulama

  1. 1 İçeride dağıtım: Bu kablo, etkili bir iletişimi kolaylaştırmak için tasarlanmıştır

  2. Binalar içinde.

  3. 2 Pigtail uyumluluğu: Bir pigtail olarak kullanmak için uygun, iletişim ekipmanlarıyla sorunsuz bir şekilde bağlanır.

  4. Güvenilir bir performans sağlar.

  5. 3 İletişim ekipmanları için uygundur: İletişim ekipmanlarının gereksinimlerini karşılamak için özel olarak tasarlanmıştır.

  6. Dönüşüm, uyumluluğu ve etkili hizmeti sağlamak.

  7. 4 Konforlu Kurulum: Kablo kolay kurulum için tasarlanmıştır ve kolayca kurulabilir.

  8. Çeşitli iletişim uygulamaları için basit bir süreç.


Karakteristik

1 Düz İkiz Yapılandırması: Kablo, temel birim olarak düz bir düzlemde düzenlenmiş iki tek lif ile yapılandırılmıştır

pratik kullanım için ikiz yapılandırma.

2 0.6 Kevlar Yarn ile sıkı tampon: Her tek lif, Kevlar ile güçlendirilmiş 0.6 sıkı tamponla donatılmıştır

Daha fazla dayanıklılık ve koruma için iplik.

3 Sıkıcı veya Bağımsız Güç Üyesi: Kabloun dış kabuğu ya

Esneklik veya bağımsız bir güç üyesi, ek destek ve esneklik sağlar.

4 Mekanik ve çevresel performans: Mekanik ve çevresel performans için tasarlanmıştır

performans, kablo güvenilir işlevselliği korurken çeşitli koşullara dayanacak şekilde tasarlanmıştır.

Standartlar
* GJFJV kablosu, YD/T1258.2-2003, ICEA-596, GR-409, IEC794 ve
Diğerleri.Ek olarak, UL tarafından OFNR (Optical Fiber Nonconductive Riser) onayı için belirlenen kriterleri yerine getirir.

Kablo yapımı ayrıntıları

Teknik parametreler:
Çıkış çapı ((MM) 3.0×5.0 Ağırlık ((Kg) 56
3.2x5.6 68
5.0×8.0 87
Depolama sıcaklığı ((°C) -20 ~ +60
Min Bending Radius ((mm) Uzun vadeli 10D
Min Bending Radius ((mm) Kısa süreli 20D
Min İzin Verilen Çekim Gücü ((N) Uzun vadeli 300
Min İzin Verilen Çekim Gücü ((N) Kısa süreli 800
Çakma yükü (N/100mm) Uzun vadeli 500
Çakma yükü (N/100mm) Kısa süreli 1000



Fiber ve tüpün standart rengi

Standart Renk Kimliği
- Hayır, hayır. 1 2
Renk Sarı Beyaz



Fiber özelliği

Fiber tarzı Birim SM
G652		 SM
G652D		 MM
50/125		 MM
62.5/125		 MM
OM3-300
Durum nm 1310/1550 1310/1550 850/1300 850/1300 850/1300
zayıflama dB/km ≤ ≤ ≤ ≤3.0/1.0 ≤3.0/1.0
0.36/0.23 0.34/0.22 3.0/1.0 - Hayır. - Hayır.
Depresyon 1550nm Ps/ ((nm*km) - Hayır. ≤18 - Hayır. - Hayır. Depresyon
1625nm Ps/ ((nm*km) - Hayır. ≤22 - Hayır. - Hayır. 　
Bant genişliği 850nm MHZ.KM - Hayır. - Hayır. 400 TL ¥160 Bant genişliği
1300nm MHZ.KM - Hayır. - Hayır. ¥800 500 TL 　
Sıfır dağılım dalga boyu nm 1300-1324 1302 TL.
≤1322		 - Hayır. - Hayır. 1295 TL,
≤1320
Sıfır basınç eğim nm ≤0.092 ≤0.091 - Hayır. - Hayır. - Hayır.
PMD Maksimum Bireysel Lif 　 ≤0.2 ≤0.2 - Hayır. - Hayır. ≤0.11
PMD Tasarım Bağlantısı Değeri Ps(nm2*k
m)		 ≤0.12 ≤0.08 - Hayır. - Hayır. - Hayır.
Fiber kesme dalga uzunluğu λc nm ¥ 1180,
≤1330		 1180 TL.
≤1330		 - Hayır. - Hayır. - Hayır.
Kablo çubuğu
Dalga boyu λcc		 nm ≤1260 ≤1260 - Hayır. - Hayır. - Hayır.
MFD 1310nm - Evet. 9.2+/-0.4 9.2+/-0.4 - Hayır. - Hayır. - Hayır.
1550nm - Evet. 10.4+/-0.8 10.4+/-0.8 - Hayır. - Hayır. - Hayır.
Sayısal
Aperture ((NA)		 　 - Hayır. - Hayır. 0.200+/
- 0 oldu.015		 0.275+/-0.
015		 0.200+/-0
.015
İki yönlü adım (mean)
ölçüm)		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10
Fiber üzerindeki düzensizlikler
Uzunluk ve nokta		 dB ≤0.05 ≤0.05 ≤0.10 ≤0.10 ≤0.10





Devamsızlık
Farklılık geri dağılımı
katsayısı		 dB/km ≤0.05 ≤0.03 ≤0.08 ≤0.10 ≤0.08
Zayıflama tekdüzeliği dB/km ≤0.01 ≤0.01 　 　 　
Çekirdek dimateri - Evet. 　 　 50+1/1.0 62.5+/-2.5 50+1/1.0
Kaplama çapı - Evet. 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1 125.0+/-0.1
Kaplama dairesel olmayan % ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0
Kaplama çapı - Evet. 242+/-7 242+/-7 242+/-7 242+/-7 242+/-7
Kaplama/kırık
Merkezi hatası		 - Evet. ≤12.0 ≤12.0 ≤12.0 ≤12.0 ≤12.0
Çembersiz kaplama % ≤6.0 ≤6.0 ≤6.0 ≤6.0 ≤6.0
Çekirdek/kaplama konentrikliği hatası - Evet. ≤0.6 ≤0.6 ≤1.5 ≤1.5 ≤1.5
Kavşak (radius) - Evet. ≤4 ≤4 - Hayır. - Hayır. - Hayır.
