| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GJFJV |

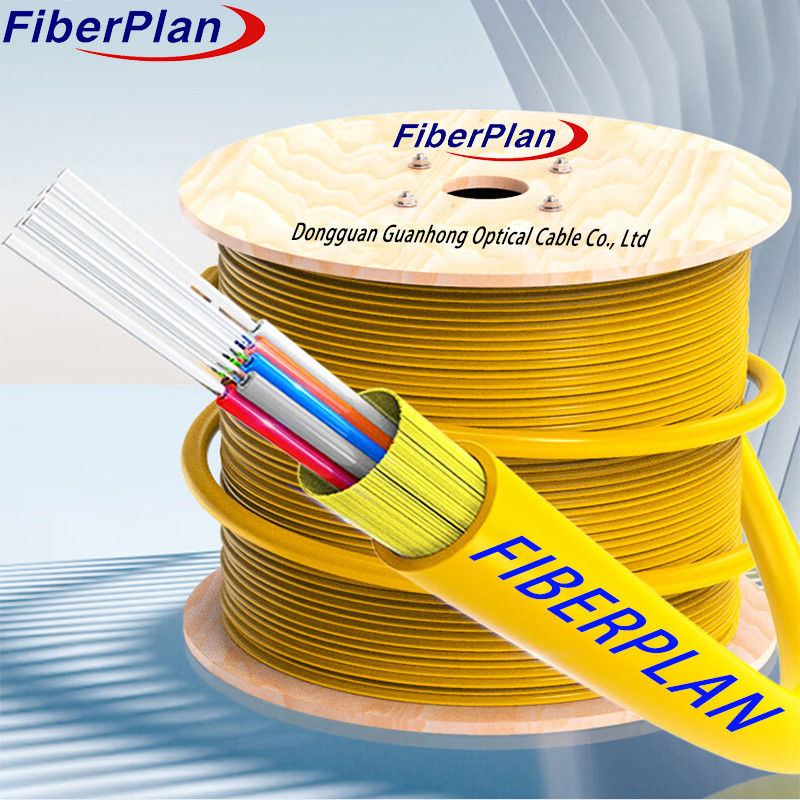

Dağıtım Sıkı tamponlu optik kabloTek Modu Çok Modu
Açıklama
Dağıtım Sıkı tampon optik kablosu, 2 ila 24 çekirdek ateş gerileyici sıkı tampon lifleri kullanır
(900μm veya 600μm) optik iletişim ortamı olarak kullanılır.
Kablo daha sonra PVC veya LSZH'den yapılmış bir dış ceketle bitirilir
malzeme.
Uygulama
1 Çatlaklar ve yama kordonları için idealdir.
2 İletişim odalarında ve dağıtımda ekipman ve optik bağlantılar için bağlantı hatları olarak kullanılır
Çerçeve.
3 Özellikle iç kablolama için, özellikle dağıtım uygulamalarında uygundur.
Özellikleri
1 Mekanik ve çevresel dayanıklılık.
2 Alev gerilebilirliği için ilgili standartlara uygun.
3 Ceket performansına göre belirtilen mekanik standartları karşılar.
4 Yumuşaklık, esneklik, kurulum ve ekleme kolaylığı, yüksek kapasiteli veri aktarımını, toplantıyı mümkün kılan
Farklı pazar ve müşteri ihtiyaçları.
Kablo Mekanik özelliği
| Parçalar | Kablo çapı | Ağırlık | |||||
| 2 çekirdek | 5.0mm | 23.00kg/km | |||||
| 4 çekirdek | 5.0mm | 23.00kg/km | |||||
| 6 çekirdek | 5.0mm | 24.00kg/km | |||||
| 8 çekirdek | 6.0mm | 25.00kg/km | |||||
| 10 çekirdek | 6.5mm | 32.00kg/km | |||||
| 12 çekirdek | 8.0mm | 37.00kg/km | |||||
| Depolama sıcaklığı ((°C) | -20 ~ +60 | ||||||
| Min Bending Radius ((mm) | Uzun vadeli | 10D | |||||
| Min Bending Radius ((mm) | Kısa süreli | 20D | |||||
| Min İzin Verilen Çekim Gücü ((N) | Uzun vadeli | 200 | |||||
| Min İzin Verilen Çekim Gücü ((N) | Kısa süreli | 600 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 200 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 1000 | |||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
Paket
| 1Paketleme malzemesi: Ahşap tambur | |||||||
| 2Paket uzunluğu: kablo uzunluğu standart olarak 2 km olmalıdır. Diğer kablo uzunlukları da mevcuttur. | |||||||
| Müşteri tarafından talep edilirse |
