Dahili Fiber optik Kablo
>
|
| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GJSFJV İç mekan zırhlı kablo |

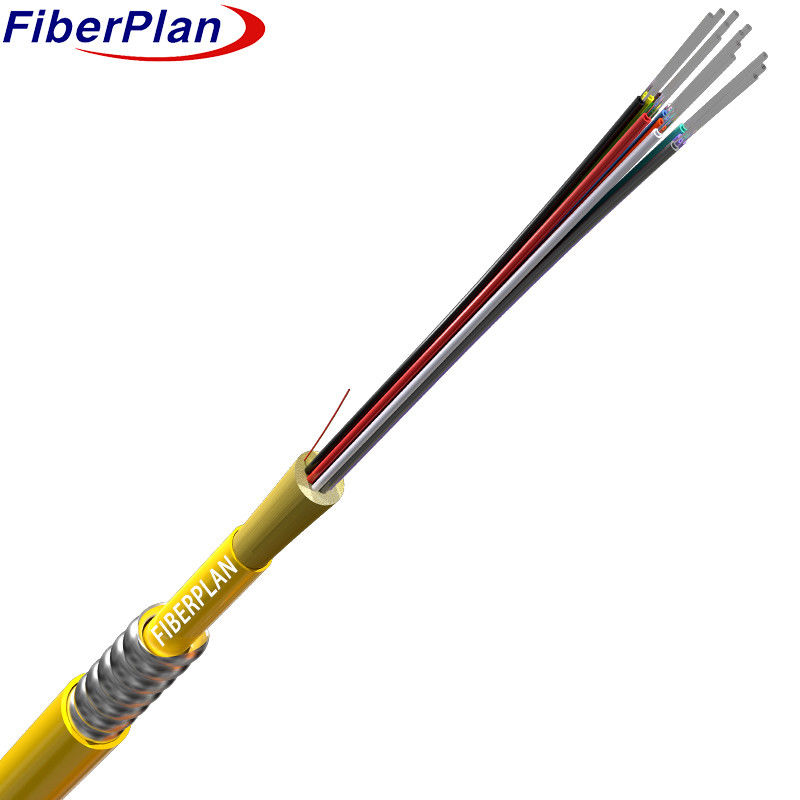

LSZH Yüksek Güçlü Çekiciyle Simplex Kapalı Zırhlı Fiber Optik Kablo
GJSFJV simplex zırhlı fiber optik kablosunun açıklaması
Bu Kapalı Zırhlı Fiber Optik Kablo, duvarlarda kurulum da dahil olmak üzere binalar içinde uygulamalar bulur.
Genellikle gevşek bir sistem içerir.
İç ceket genellikle spiral şeklindeki bir kaplama ile korunur.
LSZH (Low Smoke Zero Halogen) kullanılarak ateşe karşı bir miktar koruma sağlayan sarılı bir interlock zırhı
Bu kablolar mekanik basınç ve aşırı sıcaklıklara daha az dayanıklı.
Dış kablolara kıyasla esneklik ve kullanım kolaylığı sunar.
Alüminyum kilitlenme zırhı. Bu tasarım, montaj sırasında ek kanal veya boruların gerekliliğini ortadan kaldırır.
Bu da onu ideal bir bina içi kablo çözümü haline getiriyor.
Özellikleri
* Yüksek mekanik ve çevresel dayanıklılık.
*Yumuşak, esnek ve kolayca yapıştırılabilir, uzun mesafe, alan, bina kabloları ve gövde bağlantıları için uygundur.
*İlgili standartları karşılayan alevden koruyucu özellikler.
*Farklı pazar ve müşteri gereksinimlerini karşılamak için çok yönlülük.
Başvurular
*Çeşitli ortamlarda genel optik uygulamalar.
*Çatlaklar ve yama kordonları yapıyorum.
*Odalardaki ve dağıtım çerçevelerindeki optik iletişim ekipmanlarını bağlamak.
*Optik aygıtların bağlamalarında bağlantı olarak kullanılırlar.
Özellikleri
| Ürün | G.652 | G.655 | 50/125um | 62.5/125um | ||||||||
| Zayıflama | @850nm | ≤3.0dB/km | ≤3.2dB/km | |||||||||
| @1300nm | ≤1.0dB/km | ≤1.2dB/km | ||||||||||
| @1310nm | ≤0.36dB/km | ≤0.40dB/km | ||||||||||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | ||||||||||
| Bant genişliği (A sınıfı) |
@850nm | ≥ 500MHZ.km | ≥200MHZ.km | |||||||||
| @1300nm | ≥1000MHZ.km | ≥600MHZ.km | ||||||||||
| Sayısal diyafram | 0.200±0.015NA | 0.275±0.015NA | ||||||||||
| Kablo kesimi dalga boyu | ≤1260mm | ≤1450mm | ||||||||||
Kablo Parametresi
| Kablo tipi | Kablo çapı mm | Paslanmaz çelik boru çapı mm |
Sıkı tamponlu lif çapı mm |
| 2.0GJSJV | Φ2.0±0.1 | Φ0,9±0.05 | Φ0.5 |
| 3.0GJSJV | Φ3.0±0.1 | Φ1.41±0.05 | Φ0.9 |
| Kablo tipi | Kablo çapı (mm) | Kablo ağırlığı KG/KM |
Çekici N | Eğiliş yarıçapı (mm) * | Ezme N/100mm | ||
| Kısa süre | Uzun zamandır. | dinamik | statik | ||||
| 2.0GJSJV | Φ2.0±0.1 | 6.5 | 200 | 100 | 20 | 10 | 4500 |
| 3.0GJSJV | Φ3.0±0.1 | 10.5 | 200 | 100 | 30 | 15 | 4500 |
Tablo 2'deki tüm değerler sadece referans amaçlıdır.
G657 serisinin liflerini kullanarak, bükme yarıçapı 15 mm'den az olacak.
