| Place of Origin | China |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001, TUV |
| Model Number | GJYXCH |
Süper maliyetli yüksek kaliteli fiber G652.D Single Core FTTH Drop Kablo
Elçi ile
Açıklama
FTTH (Fiber to the Home) kablosu, evlere doğrudan bağlantı sağlamak için tasarlanmıştır ve sınırsız
bant genişliği, dalga boyları ve gelişmiş iletim teknolojileri.
Daha fazla dayanıklılık için çekirdeği paralel kuvvetli üyelerle çevrilidir.
Dış kuvvetlere karşı ek koruma sağlamak için çelik bir tel ile güçlendirilmiştir.
Siyah HDPE (Yüksek yoğunluklu polietilen) kabuk, tüm montaj
Bu yapı, güvenilir ve
Özellikle konut uygulamaları için tasarlanmış yüksek performanslı bağlantı.
Uygulama
Açıklanan FTTH kablosu son derece çok yönlü ve çeşitli dağıtım senaryoları için çok uygundur:
1Dış ve dikey dağıtım: Güçlü dış ve dikey kullanım için tasarlanmıştır,
Dayanıklılığı ve çeşitli ortamlarda uyarlanabilirliği.
Zorlu hava koşullarına veya dikey rota zorluklarına karşı dayanıklılık.
2İletişim Ekipmanı ile uyumluluk: Geniş bir
Bir dizi iletişim cihazı ve sistemi, bu kablo verimli bağlantı ve
İletişim ağları içinde sorunsuz çalışma.
ve performans.
3Uzak mesafe ve yerel ağ iletişiminde çok yönlülük: Desteklemesi
Uzak mesafelerde veya yerel alan ağları içinde iletişim kurmak için, bu kablo
Çeşitliliği, çeşitli iletişim ihtiyaçlarını etkili bir şekilde karşılamasını sağlar.
çeşitli uygulamalar için pratik bir seçim yapar.
Özellikleri
Açıklanan FTTH kablosu çok yönlüdür ve çeşitli dağıtım senaryoları için çok uygundur:
1Dış ve dikey dağıtım: Güçlü dış kullanım ve dikey dağıtım için tasarlanmıştır.
Dayanıklılığını ve çeşitli ortamlarda uyarlanabilirliğini sağlar.
Kötü hava koşullarına veya dikey rota zorluklarına karşı dayanıklılık gerektiren.
2İletişim Ekipmanı ile uyumluluk: Kablo yapısı sorunsuz
Bir dizi iletişim cihazı ve sistemi ile entegrasyon.
İletişim ağları içinde verimli bağlantı ve sorunsuz çalışma, genel olarak
Ağ güvenilirliği.
3Uzak mesafe ve yerel ağ iletişiminde çok yönlülük:
Uzun mesafelerde veya yerel alan ağları içinde iletişim kurmak için, bu kablo esnek
Çok yönlülüğü ve kullanımı kolaylığı onu pratik bir uygulama haline getirir.
Çeşitli iletişim ihtiyaçları için seçim.

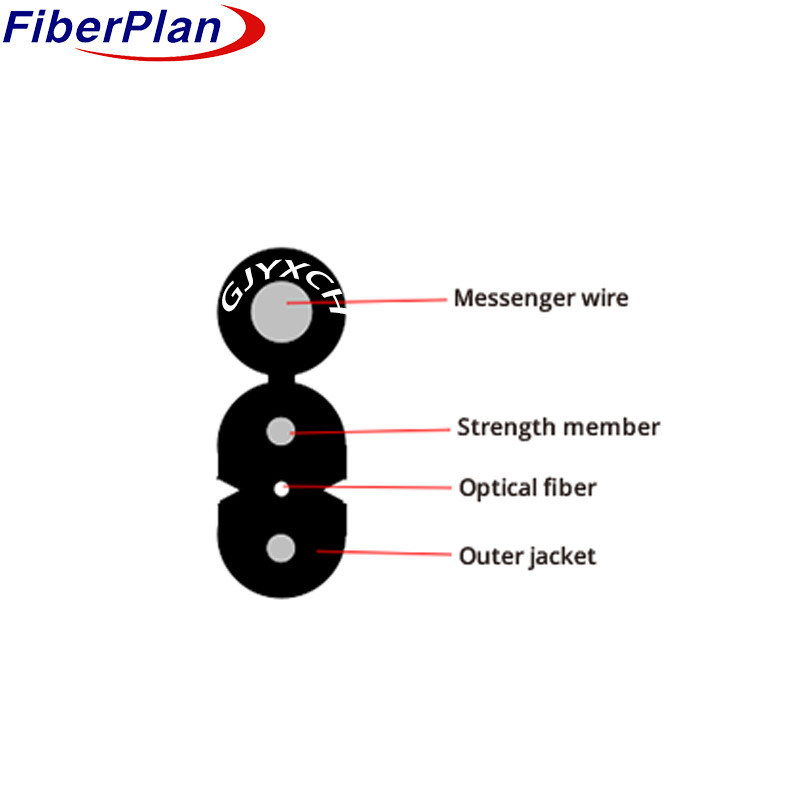

Kablo yapımı ayrıntıları
| Fiber sayısı | 1 ~ 4 çekirdek | |||||||
| Güç üyesi | Malzeme | Galvanizli çelik tel/FRP/KFRP | ||||||
| çapı | 2*(0.4~0.8) mm | |||||||
| Kendini destekleyen Messenger kablosu | Malzeme | Galvanizli çelik tel | ||||||
| çapı | 1.0mm | |||||||
| Dış kabuk | malzeme | LSZH | ||||||
| çapı | 1.8±0.2 mm | |||||||
| Kablo boyutu (Büyüklük * Genişlik) | 2.0 ((±0.1) mm × 5.0 ((±0.2) mm | |||||||
| Kablo kabuğunun kalınlığı | En fazla 0.8mm/Min. 0.4mm. | |||||||
| Mesajcı kabuğunun kalınlığı | 0.5~0.7mm | |||||||
| Kablo ağırlığı | 1 ~ 4 çekirdek | 18.2KG | ||||||
Kablo Mekanik özelliği
| Parçalar | Açıklama | ||||||
| Kurulum Sıcaklık aralığı ((°C) | -20 + 60 | ||||||
| Çalışma ve nakliye sıcaklığı ((°C) | -40+70 | ||||||
| Min Bending Radius ((mm) | Uzun vadeli | 15D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 30D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 300 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 600 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 1000 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 2200 | |||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps(nm2*k m) |
≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | Um | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | Um | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | Um | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | Um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | Um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Kaplama/kırık Merkezi hatası |
Um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | Um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | Um | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
