| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | FTTH |
Fiber to the Home Aerial Outdoor Drop Kablo ((Öz Destek FTTH)
Açıklama

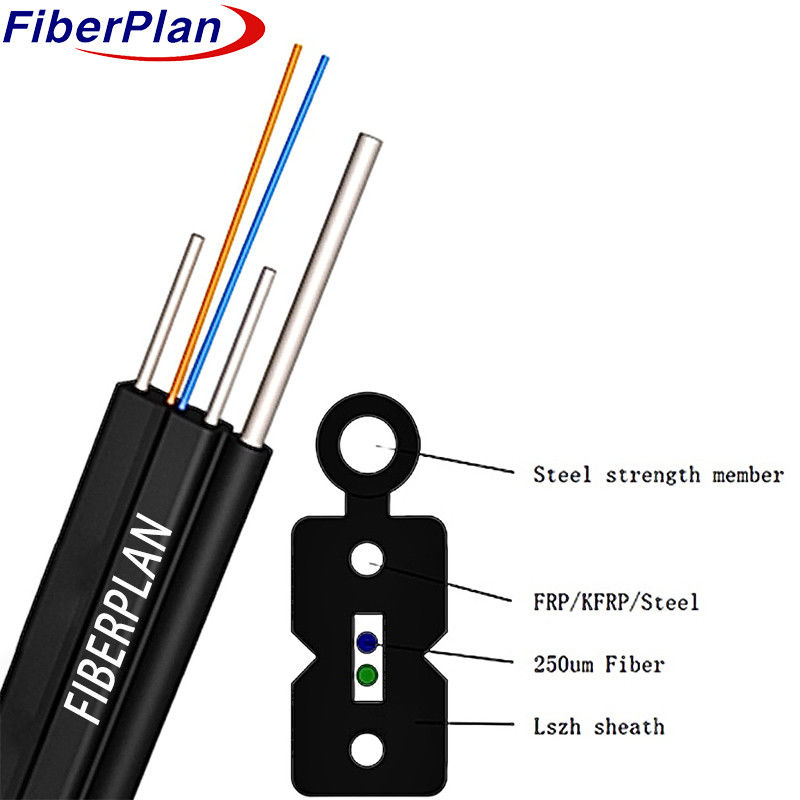

FTTH Kablo, bant genişliği, dalga boyu veya trans-
Görev teknolojisi türü. Optik fiber birimi kablonun ortasında konumlandırılmıştır. İki paralel güç
Kablolar her iki tarafa da yerleştirilir ve daha fazla dayanıklılık için çelik bir tel ile tamamlanır.
Evde sorunsuz bağlantı için dayanıklılık ve koruma sağlayan siyah bir HDPE kılıfıyla bitirilmiş
kurulumlar.
Uygulama
Kablo, dış seviye ve dikey dağıtım için tasarlanmıştır, bu da onu kom-
Uzak mesafeli ve yerel alan ağ iletişimini destekler, çok yönlülük sağlar
ve çeşitli uygulamalar için güvenilirlik.
Karakteristik
Kablo yapımı ayrıntıları
| Fiber sayısı | 1 ~ 24 çekirdek | |||||||
| Güç üyesi | Malzeme | Galvanizli çelik tel/FRP/KFRP | ||||||
| çapı | 2*(0.5~0.8mm | |||||||
| Kendini destekleyen Messenger kablosu | Malzeme | Galvanizli çelik tel | ||||||
| çapı | 1.0mm | |||||||
| Dış kabuk | malzeme | LSZH | ||||||
| çapı | 1.8±0.2 mm | |||||||
| Kablo boyutu (Büyüklük * Genişlik) | 2.0 ((±0.1) mm × 5.2 ((±0.2) mm | |||||||
| Kablo kabuğunun kalınlığı | En fazla 0.8mm/Min. 0.4mm. | |||||||
| Mesajcı kabuğunun kalınlığı | 0.5~0.7mm | |||||||
| Kablo ağırlığı | 1 ~ 2 çekirdek | 18.2KG | ||||||
| 4 ~ 6 çekirdek | 18.5KG | |||||||
| 8 ~ 24 çekirdek | 54.0KG | |||||||
Kablo Mekanik özelliği
| Parçalar | Açıklama | ||||||
| Kurulum Sıcaklık aralığı ((°C) | -20 + 60 | ||||||
| Çalışma ve nakliye sıcaklığı ((°C) | -40+70 | ||||||
| Min Bending Radius ((mm) | Uzun vadeli | 15D | |||||
| Min Eğme Yarıçap ((mm) |
Kısa süreli | 30D | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Uzun vadeli | 300 | |||||
| Min izin verilir Çekim dayanıklılığı ((N) |
Kısa süreli | 600 | |||||
| Çakma yükü (N/100mm) | Uzun vadeli | 1000 | |||||
| Çakma yükü (N/100mm) | Kısa süreli | 2200 | |||||
Fiber özelliği
| Fiber tarzı | Birim | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| Durum | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| zayıflama | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - Hayır. | - Hayır. | |||
| Depresyon | 1550nm | Ps/ ((nm*km) | - Hayır. | ≤18 | - Hayır. | - Hayır. | Depresyon |
| 1625nm | Ps/ ((nm*km) | - Hayır. | ≤22 | - Hayır. | - Hayır. | ||
| Bant genişliği | 850nm | MHZ.KM | - Hayır. | - Hayır. | 400 TL | ¥160 | Bant genişliği |
| 1300nm | MHZ.KM | - Hayır. | - Hayır. | ¥800 | 500 TL | ||
| Sıfır dağılım dalga boyu | nm | 1300-1324 | 1302 TL. ≤1322 |
- Hayır. | - Hayır. | 1295 TL, ≤1320 |
|
| Sıfır basınç eğim | nm | ≤0.092 | ≤0.091 | - Hayır. | - Hayır. | - Hayır. | |
| PMD Maksimum Bireysel Lif | ≤0.2 | ≤0.2 | - Hayır. | - Hayır. | ≤0.11 | ||
| PMD Tasarım Bağlantısı Değeri | Ps (((nm2*km) | ≤0.12 | ≤0.08 | - Hayır. | - Hayır. | - Hayır. | |
| Fiber kesme dalga uzunluğu λc | nm | ¥ 1180, ≤1330 |
1180 TL. ≤1330 |
- Hayır. | - Hayır. | - Hayır. | |
| Kablo çubuğu Dalga boyu λcc |
nm | ≤1260 | ≤1260 | - Hayır. | - Hayır. | - Hayır. | |
| MFD | 1310nm | - Evet. | 9.2+/-0.4 | 9.2+/-0.4 | - Hayır. | - Hayır. | - Hayır. |
| 1550nm | - Evet. | 10.4+/-0.8 | 10.4+/-0.8 | - Hayır. | - Hayır. | - Hayır. | |
| Sayısal Aperture ((NA) |
- Hayır. | - Hayır. | 0.200+/ - 0 oldu.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| İki yönlü adım (mean) ölçüm) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Fiber üzerindeki düzensizlikler Uzunluk ve nokta |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Devamsızlık | |||||||
| Farklılık geri dağılımı katsayısı |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Zayıflama tekdüzeliği | dB/km | ≤0.01 | ≤0.01 | ||||
| Çekirdek dimateri | - Evet. | 50+1/1.0 | 62.5+/-2.5 | 50+1/1.0 | |||
| Kaplama çapı | - Evet. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Kaplama dairesel olmayan | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Kaplama çapı | - Evet. | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| Kaplama/kırık Merkezi hatası |
- Evet. | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Çembersiz kaplama | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Çekirdek/kaplama konentrikliği hatası | - Evet. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Kavşak (radius) | - Evet. | ≤4 | ≤4 | - Hayır. | - Hayır. | - Hayır. | |
