| Menşe yeri | ÇIN |
| Marka adı | Fiberplan |
| Sertifika | ISO 9001; TÜV certificate |
| Model numarası | GDTS |

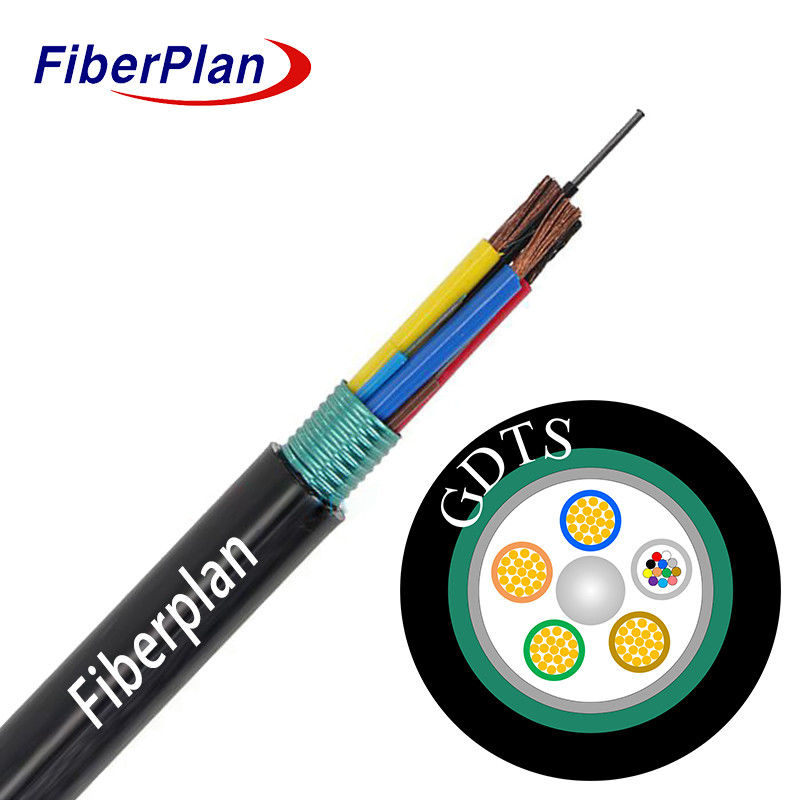

Çelik Zırhlı Fotoelektrik Kompozit Fiber Optik Kablo
Açıklama
Fotoelektrik kompozit fiber optik kablo veya hibrit fiber optik kablo hem fiber hem de güç birleştirir
Bu entegrasyon, inşaatı azaltarak ikincil kablolama ihtiyacını ortadan kaldırır.
GDVV kablosu optik iletim ve bakır gücü birleştirir.
Geniş bant erişimi, ekipman güç kaynağı ve elektrik ışığında şeffaf akışa yönelik kablolar
Bu tasarım, elektrik kullanımını verimli bir şekilde raporlar ve ücretlendirir ve çoklu bağlantı zorluklarını çözür.
motorları basit bir şekilde kullanıyor.
Uygulama
1 Çeşitli çevresel koşullarda dayanıklılık ve güvenilirliği sağlayan açık havada dağıtım için tasarlanmıştır.
2 Büyük mesafelerde enerji dağıtımını optimize eden gövde güç aktarım sistemleri için uygundur.
3 Güvenlik izleme projeleri için özel olarak tasarlanmış, güvenilir bağlantı ve veri aktarımı sunar.
İzleme uygulamaları için.
Özellikleri
1 Elektrik ve sinyal aktarımı için kompozit kablo merkezi izleme ve bakımı kolaylaştırır.
Özellikle ekipman gücü için, operasyonel verimliliği artırmak.
2 Enerji tedarik sistemlerinin koordinasyon ve bakımında karmaşıklığı ve çabayı en aza indirmek, güçlendirme sistemlerini geliştirmek,
genel verimlilik.
3 PE kabuğunun sağladığı üstün ultraviyole koruması, kablonun dış mekanlarda dayanıklılığını sağlar.
UV ışınlarının zararlı etkilerine karşı koruma.
Yapı ayrıntıları
| SM fiber | G652D | ||||||
| Elyaf türü | G652D | Konsantriklik hatası | ≤1m | ||||
| MFD | 8.7 ¢9.7 um | Kaplama dairesel olmayan | % ≤2 | ||||
| Kaplama çapı | 125±2um | Fiber rengi | standart spektrum | ||||
| Sıfır tüp | Malzeme | PBT | Renk | Standart spektrum | |||
| Qty | 4 (24F) | Fiber öncesi tüp | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Bakır tel | Qty | 0.6mm2*2 | |||||
| Merkezi güç üyesi | Malzeme | FRP | Çapraz | 2.0mm | |||
| Su bloklama sistemi | Malzeme | Su engelleyici bant | |||||
| Dış kabuk | Malzeme | PE | Renk | Siyah | |||
| Çapraz | 9.2±0.2mm (24F) | Kalınlığı | 1.6±0.1mm | ||||
| 10.8±0.2mm (72F) | |||||||
Mekanik ve çevresel performans
| Çekim gücü | Uzun vadeli (N) | 600N | |||||
| Kısa süreli ((N) | 1500N | ||||||
| Ezme yükü | Uzun vadeli | 300N/100mm | |||||
| Kısa süreli | 1000N/100mm | ||||||
| Bükme yarıçapı | Dinamik | 20D | |||||
| Statik | 10D | ||||||
| Çalışma sıcaklığı | -20°C+70°C | ||||||
Fiber Performansı
| Fiber zayıflaması | 1310um | ≤0.36dB/km | |||||
| 1550um | ≤0.24dB/km | ||||||
